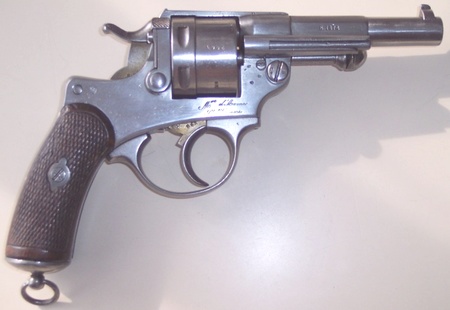

Le revolver de 11 mm modèle 1873 M:






I) Renseignements numériques:

idem révolver Mle 1873 sauf:

Munition:
11x 20 R (appellée aussi 12 mm Mle 1870)
Vitesse initiale (Vo):
215 m/s
Energie initiale (Eo):
29 kgm

II) Caractéristiques générales:

idem révolver Mle 1873 sauf:

Fabricants:
entièrement faite par la MAS de 1877 à 1886
Exemplaires fabriqués:
13 188
Période d'utilisation:
1877 à 1900 environ

III) Historique:

Suite à l'adoption du revolver Chamelot-Delvigne modèle 1873 par  l’Armée de Terre, la Marine Nationale décida de remplacer ses revolvers Lefaucheux modèle 1870. Son choix se porta sur la même arme que les fantassins mais modifiée pour chambrer la munition alors en service dans la Marine. Supplanté ensuite par le revolver Mle 1892,  le Chamelot-Delvigne Mle 1873 M a participé à toutes les expéditions outre-mer et a acquis ses lettres de noblesse à travers tout notre empire colonial. Sa carrière se termina au début du 20° siècle.

IV) Fonctionnement et constitution:

idem révolver Mle 1873 sauf:

Barillet différent: il comporte à présent un drageoir unique  lui permettant de chambrer également la cartouche de l'armée:



drageoir barillet 1873 M:
drageoir barillet 1873:


Le pan supérieur  du canon comporte le modèle de l'arme suivi de la lettre M.



Toutes les pièces sont matriculées au numéro de l'arme mais le numéro n'est pas précédé de lettre comme sur le 1873 "terrestre":


numéro matricule sur le canon (numéro directeur):


numéros sur les pièces du mécanisme:
numéro sur la plaque de recouvrement:

Le pan latéral droit du canon comporte la date de fabrication comme le 73 de l'Armée de Terre:


(ici 1878 donc une des premières fabrications)

Le pan latéral gauche du canon comporte les poinçons habituels de contrôle:

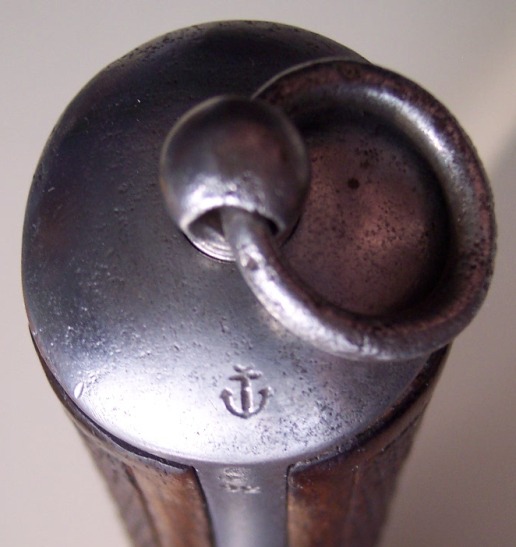

La calotte comporte une ancre de marine:



Les exemplaires utilisés par l'Infanterie de Marine sont les même que le modèle 1873 de l'Armée de Terre (donc avec lettre devant le numéro matricule) mais ils comportent une ancre sur la calotte:




V) Démontage-remontage:

idem révolver Mle 1873

VI) Accessoires:

idem révolver Mle 1873

VII) Divers:
