Le pistolet de 17,1 mm de cavalerie modèle an XIII:






I) Renseignements numériques:

Longueur de l'arme:
352 mm
Longueur du canon:
207 mm
Longueur de la ligne de mire:
/ (pas d'organes de visée)
Hauteur:
170 mm
Poids à vide:
1,269 kg
Poids chargé:
/
Contenance du magasin:
/ (mono coup chargement par le canon)
Calibre:
17,1 mm
Munition:
balle ronde en plomb de 16,54 mm (poids: 27,19 g), poudre encartouchée (charge: 7,52 g dont 1 g pour l'amorcage)
Rayures:
sans
Vitesse initiale (Vo):
/
Energie initiale (Eo):
/
Vitesse pratique de tir:
2 à 3 coups/min
Portée pratique:
5 à 10 m environ
Portée maxi:
/
Pénétration:
/
Perforation:
/

II) Caractéristiques générales:

Classification:
arme de poing
Subdivision:
pistolet de cavalerie
Utilisation:
combat rapproché
Canon:
lisse, chargement par la bouche
Système moteur:
/
Système de fermeture:
culasse vissée à demeure sur le canon
Alimentation:
manuelle, charge de poudre encartouchée et balle en plomb
Système de détente:
simple par détente et gâchette
Système de percussion:
percussion circulaire, platine extérieure
Extraction:
/
Ejection:
/
Sécurités:
par cran de demi-armé
Sûretés:
par cran de demi-armé
Appareils de pointage:
sans
Accessoires à la puissance de feu:
/
Marquages:
sur la queue de culasse et l'intérieur de la platine (modèle)

sur la platine (fabricant)
Finition:
polie blanc sauf garnitures en laiton
Fabricants:
Manufacture Impériale de Charleville

Manufacture Impériale de Maubeuge

Manufacture Impériale de St-Etienne

Manufacture Impériale de Tulle

Manufacture Impériale de Versailles

Manufacture Impériale de Mutzig

Manufacture Impériale de Turin
Exemplaires fabriqués:
150 000 paires de 1806 à 1819
Période d'utilisation:
de 1806 à 1840 environ
Versions et dérivés:
an XIII transformé à percussion
Classification:
8° catégorie

III) Historique:

Dérivé du pistolet modèle an IX, le pistolet modèle an XIII utilise également dans sa conception une partie des pièces du pistolet de marine modèle 1786, à savoir son embouchoir caractéristique et sa bride, cette pièce fut adoptée car elle maintenait le canon de façon plus ferme que sur l'an IX. L'an XIII est spécifiquement destiné à la cavalerie, la majeure partie de la cavalerie du 1° Empire en sera d'ailleurs équipé mais il équipera également la Marine. L'an XIII était généralement fabriqué par paire et livré ainsi aux cavaliers de façon à garnir les deux fontes de leurs selles. Arme de défense et de harcèlement il est complémentaire du sabre de cavalerie, qui reste néanmoins l'arme principale du cavalier. Il cohabitera avec les pistolets modèle 1816 et 1822 jusqu'à ce que les derniers exemplaires en bon état soient transformés à percussion. Dernière arme de poing de la cavalerie Napoléonienne  il fut le témoin de nos plus grandes victoires comme de nos dernières défaites.

IV) Fonctionnement et constitution:

Comme la plupart des armes de poing de l'époque il comprend quatre parties: l'ensemble canon-culasse, la platine, le bois, les garnitures.

L'ensemble canon-culasse est composé du canon sur lequel vient se visser à sa partie postérieur la culasse:

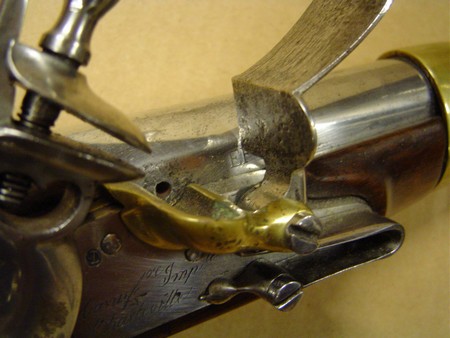

gros plan de la lumière:

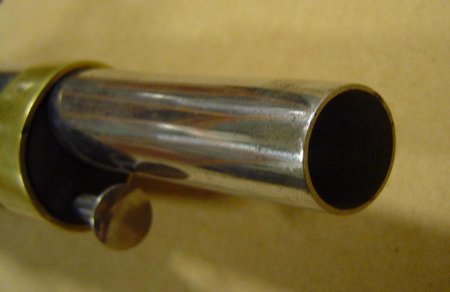

gros plan de la bouche:

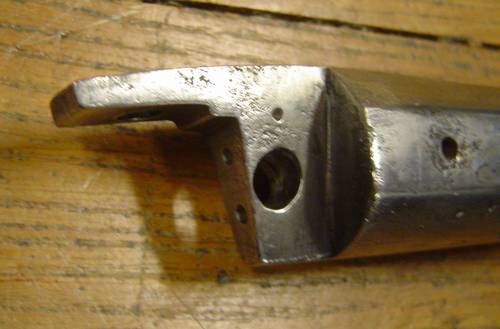

gros plan de la queue de culasse:
(le trou sert au passage de la vis arrière de platine)


La platine se fixe dans le bois au moyen de deux vis traversant le dit-bois et venant de la contre-platine.




platine côté droit:


contre-platine côté gauche:
(la bride reliant la contre-platine à l'embouchoir est soudée à ce dernier, c'est ce type de fixation qui a été inspiré par le pistolet de marine modèle 1786)

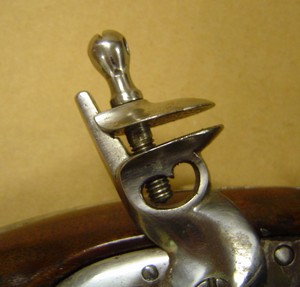

gros plan de la tête du chien:

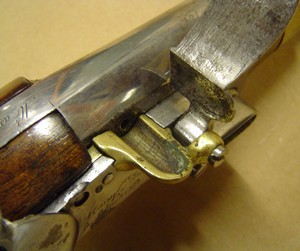

gros plan du bassinet:

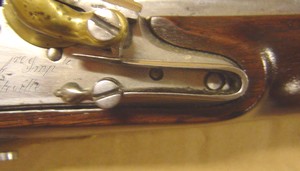

gros plan du ressort de batterie:

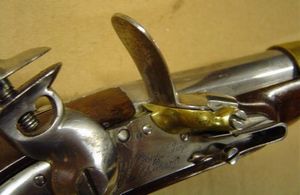

batterie fermée sur le bassinet:

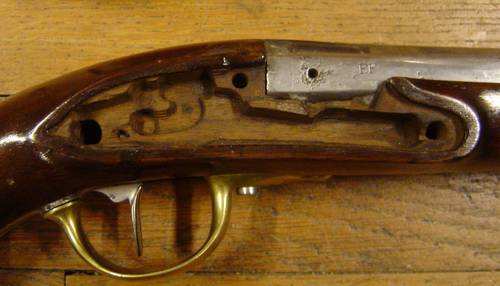

emplacement de la batterie:
(les trous visibles sont respectivement, de gauche à droite, le passage de la queue de gâchette, l'axe de détente le passage de la vis arrière de platine et celui de la vis avant de platine)

Le chien peut prendre trois positions:







chien à l'abattu:

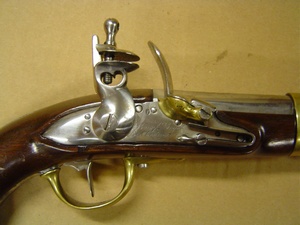

chien au demi-armé:

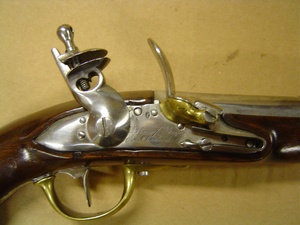

chien à l'armé:

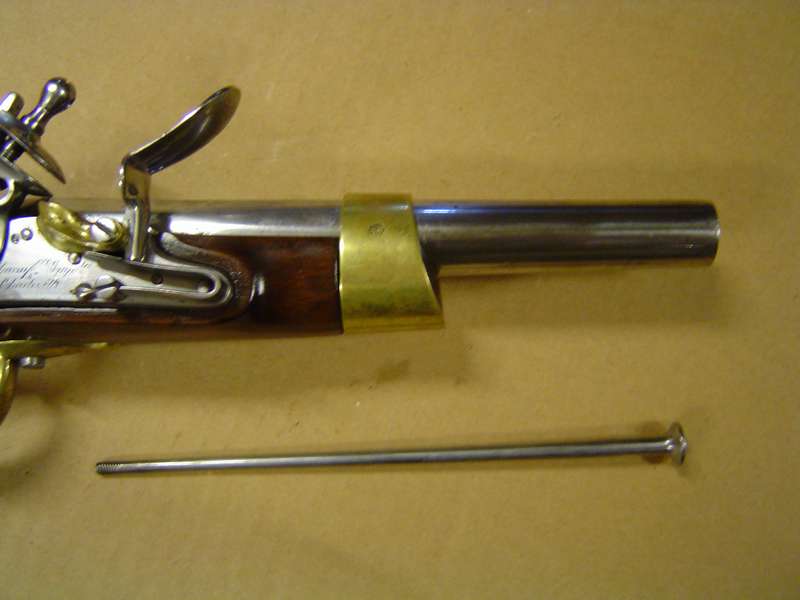

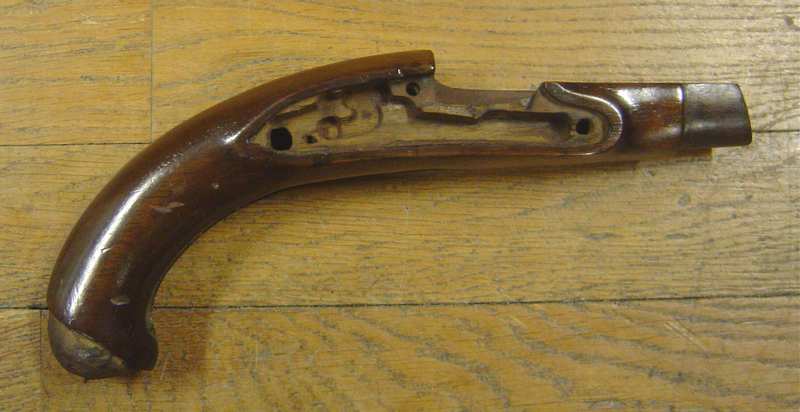

Le bois est en une seule pièce, il est entaillé dans sa partie inférieure d'un logement pour la baguette de nettoyage:



Les garnitures sont constituées de l'embouchoir, du pontet et de la calotte de crosse:




  embouchoir:
  vue de la partie avant de l'embouchoir:

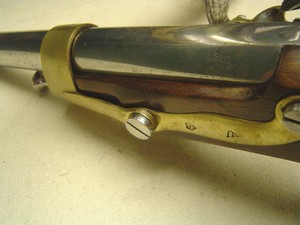

  bride d'embouchoir:

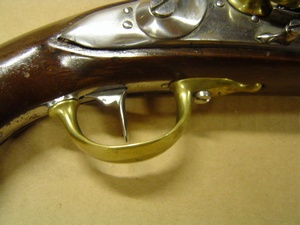

pontet:
écusson ou pièce de détente (pièce en fer sous le pontet):

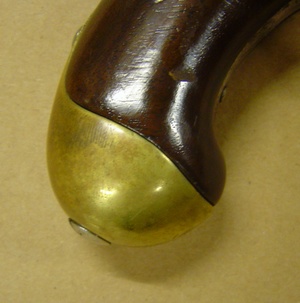

calotte de crosse:

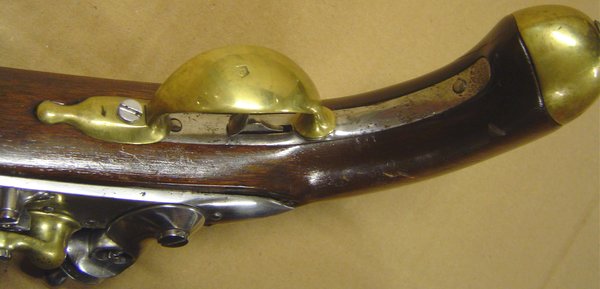

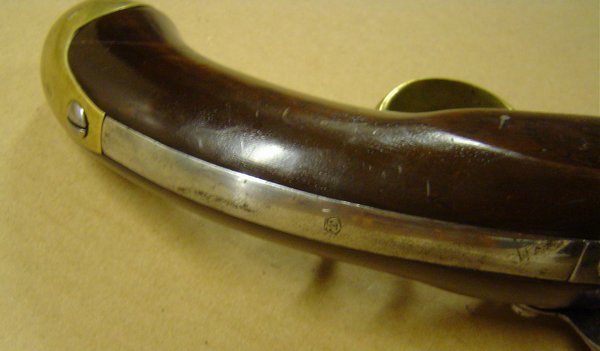

bride de crosse (pièce en fer reliant la queue de culasse à la calotte de crosse):

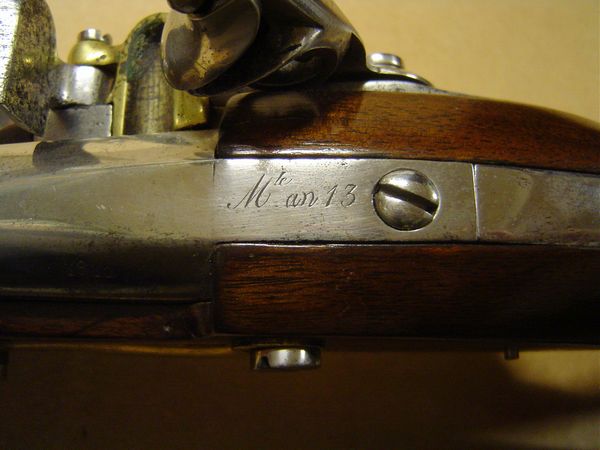

La queue de culasse comporte le marquage du modèle:



Le côté extérieur de la platine comporte le marquage du fabricant:




marquages manufacture
Impériale de Charleville:

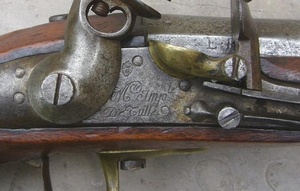

marquages manufacture
Impériale de Tulle:

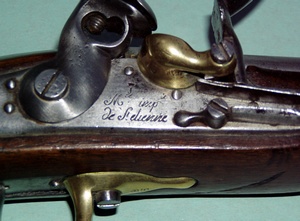

marquages manufacture
Impériale de St-Etienne:



marquages manufacture
Impériale de Maubeuge:
marquages manufacture
Impériale de Versailles:
marquages manufacture
Impériale de Mutzig:



marquages manufacture
Impériale de Turin:

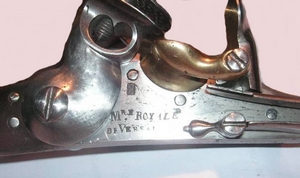

marquages manufacture
Royale de Versailles:

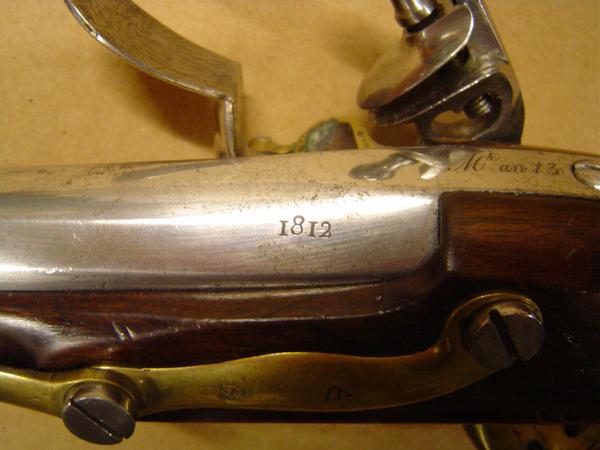

Le côté latéral gauche du canon comporte le marquage de l'année de fabrication. Figurent également différents poinçons de réception:



Autres marquages:

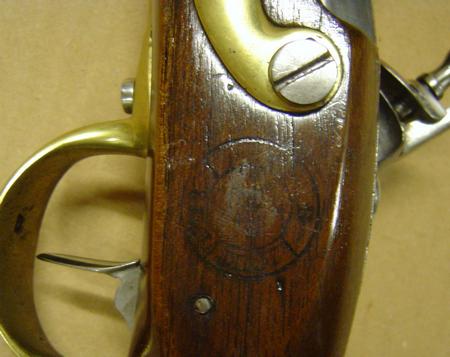

macaron de crosse:

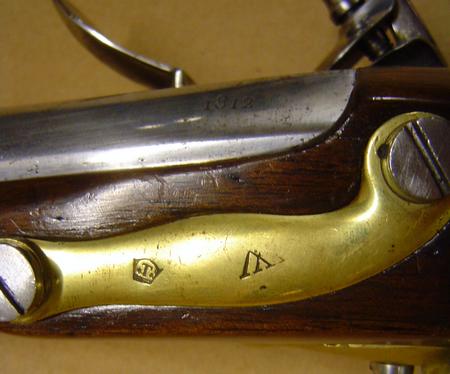

poinçon sur la contre-platine:



poinçon sur la calotte:

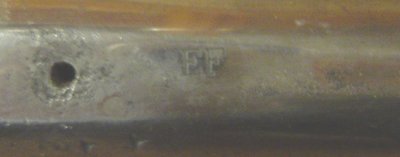

marquage EF (pour Empire Français) surle côté droit du canon:

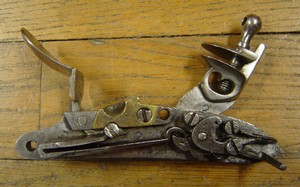

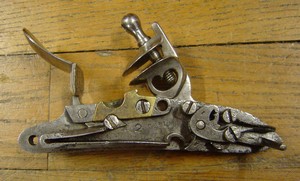

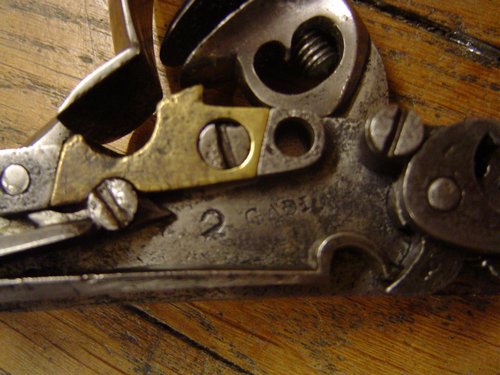

marquage à l'intérieur de la platine:


V) Démontage-remontage:

Démontage pour nettoyage sommaire:

Le soldat ne disposant pas d'outils adéquats n'était pas autorisé, à priori, à démonter son arme même sommairement. L'entretien courant  consistait donc à nettoyer le canon avec la baguette de nettoyage et à nettoyer la tête du chien et le bassinet des résidus de poudre. L'orifice de la lumière devait être également surveillé car sujet à encrassement.

Démontage complet:

Le démontage complet devait être assuré par l'armurier de la compagnie ou du régiment car lui seul possédait l'outillage spécialisé.
Il consiste en deux phases:
  • dépose de la platine, séparation de l'ensemble canon-culasse du bois, dépose des autres éléments.
  • démontage de la platine.

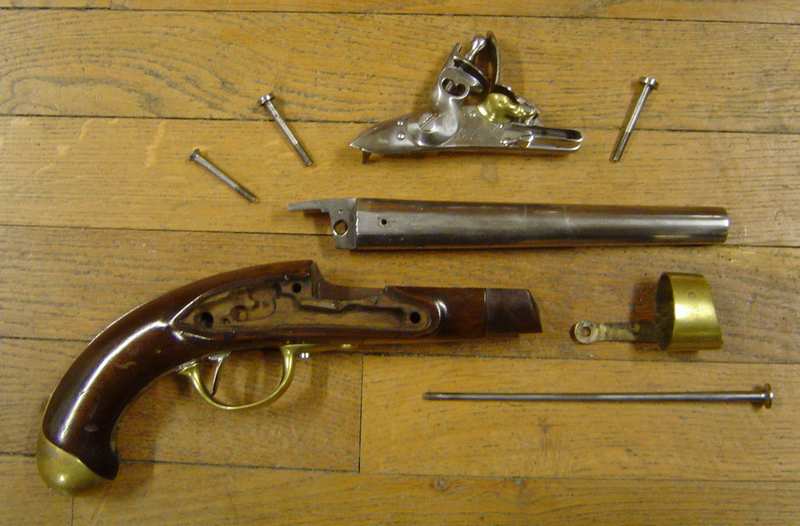

1° phase:

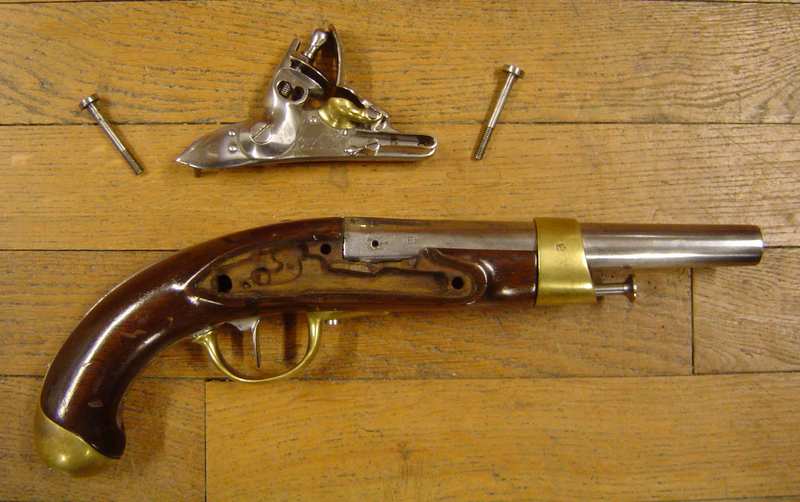

dépose de la platine:
  • dévisser les vis de contre platine et les déposer,
  • déposer la platine,

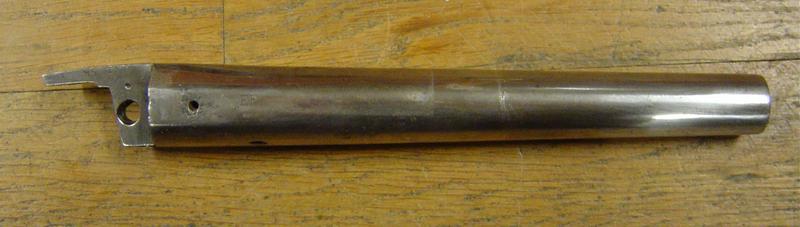

Séparation de l'ensemble canon-culasse du bois:
  • déposer la baguette,
  • la bride de l'embouchoir n'étant plus assujetie par la vis de contre-platine, déposer l'embouchoir,
  • déposer la vis de queue de culasse,
  • séparer le canon du bois.

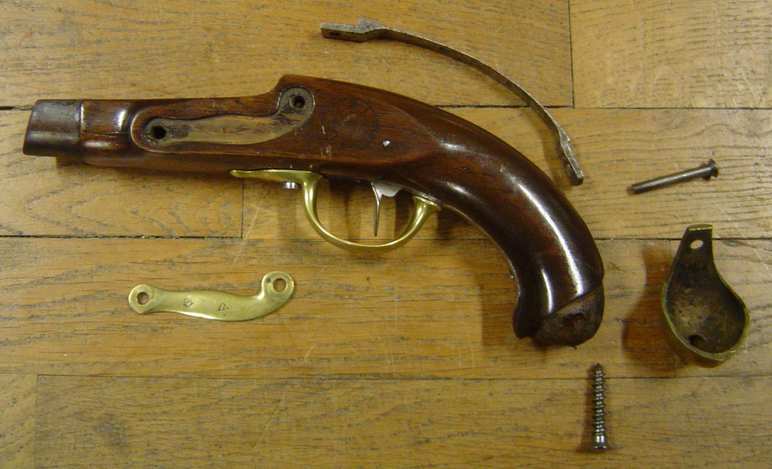

dépose des autres éléments de l'arme:
  • dévisser les vis de la calotte et les déposer, séparer la calotte du bois,
  • déposer la bride de poignée,
  • déposer la contre platine,


  • chasser la goupille conique située à l'intérieur de l'emplacement de la platine,

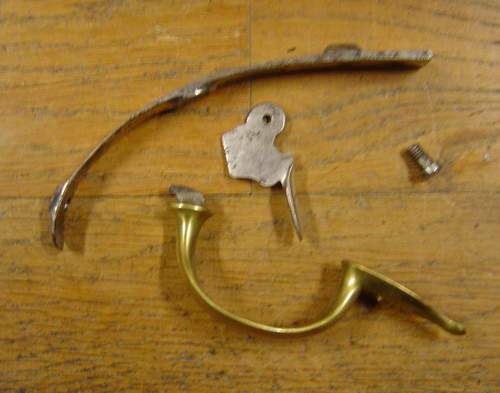

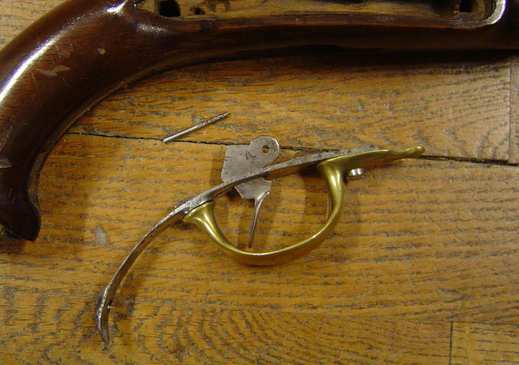

  • déposer la vis arrière de pontet, et déposer ce dernier,


  • dévisser la vis avant et la déposer, séparer l'écusson (ou pièce de détente) du pontet,
  • séparer la détente de l'écusson.

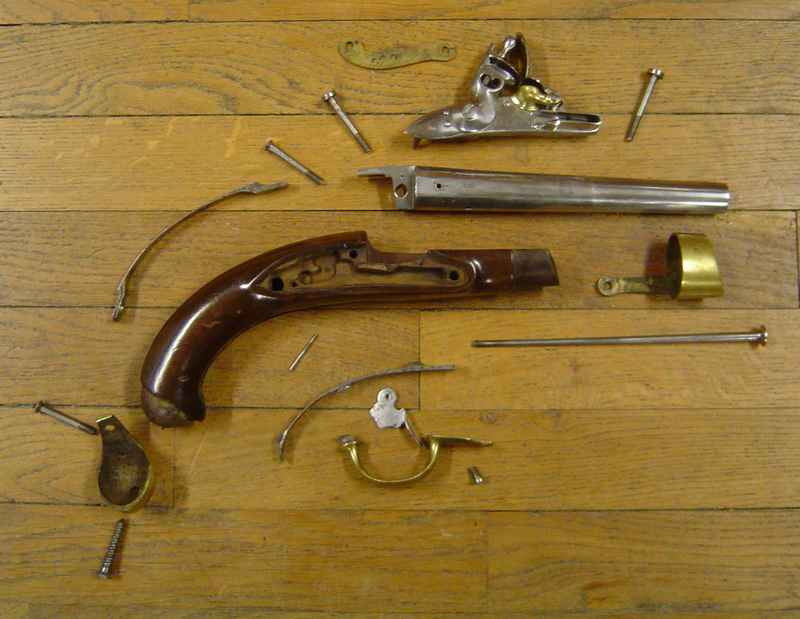

Fin de la 1° phase:



2° phase:

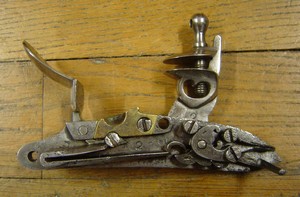

démontage de la platine:
  • amener le chien à l'abattu,
  • détendre le grand ressort et le déposer,
  • dévisser la vis de fixation du chien et la déposer, séparer le chien du corps de platine,
  • dévisser les vis de la bride de noix et les déposer, déposer la bride de noix,
  • déposer la noix,
  • séparer la chaînette de la noix,
  • déposer la gâchette.



Remontage complet:

Dans le sens inverse du démontage en n'oubliant pas les coups de bon fonctionnement pour s'assurer de la réussite du remontage...

VI) Accessoires:

  • 1 baguette de nettoyage fixée à demeure sur l'arme,

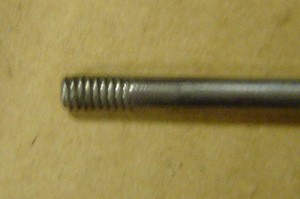

filetage:

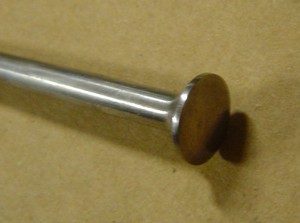

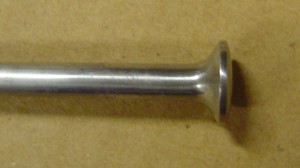

tête de baguette:


  • 2 fontes de cavalerie (sur la selle):



fonte gauche:
fonte droite:
