Le fusil de rempart de 20,5 mm modèle 1840

et modèle 1840 allégé:
modèle 1840:

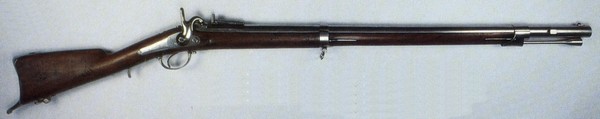

modèle 1840 allégé:


I) Renseignements numériques:

Longueur de l'arme:
 1271 mm
Longueur du canon:
 810 mm
Longueur de la ligne de mire:
 /
Hauteur:
  /
Poids à vide:
  5,207 kg
Poids avec baïonnette (modèle 1840 allégé):
 environ 6 kg
Contenance du magasin:
  / (mono coup chargement par le canon)
Calibre:
  20,5 mm
Munition:
 balle ronde en plomb, poudre encartouchée (charge: 6,25 g),amorçage par capsule
Rayures:
 6 à droite au pas de 8120 mm (8,12 m....)
Vitesse initiale (Vo):
  377 m/s
Energie initiale (Eo):
   /
Vitesse pratique de tir:
 ?
Portée pratique:
   250 m
Portée utile maxi:
  600 m
Pénétration:
 /
Perforation:
 /

II) Caractéristiques générales:

Classification:
 arme individuelle d'épaule, non automatique
Subdivision:
 fusil de rempart
Utilisation:
 tir aux distances moyennes
Canon:
 rayé, chargement par la bouche
Système moteur:
 /
Système de fermeture:
 culasse vissée à demeure sur le canon
Alimentation:
 manuelle, charge de poudre encartouchée avec sabot en bois calepiné et balle en plomb
Système de détente:
 simple par détente et gâchette
Système de percussion:
 percussion circulaire, platine extérieure modèle 1840
Extraction:
 /
Ejection:
 /
Sécurités:
 /
Sûretés:
 cran de demi-armé
Appareils de pointage:
 guidon sur embase, hausse à cran de mire/oeilleton fixe (150 et 250 m) et mobile (300 à 600 m)
Accessoires à la puissance de feu:
 /
Baïonnette:
 sans pour le modèle 1840 et avec pour le 1840 allégé (sabre-baïonnette modèle 1840)
Marquages:
 sur la platine (fabricant)

sur le canon (date de fabrication)
Finition:
 polie
Fabricants:
 Manufacture Royale de Chatellerault

Manufacture Royale de Mutzig
Exemplaires fabriqués:
 ?
Période d'utilisation:
 de 1840 à 18??
Versions et dérivés:
 fusil de rempart modèle 1840 du deuxième type dit "allégé"
Classification:
 8° catégorie

III) Historique:

Le principe des fusils de rempart est celui d'une arme de gros calibre, complémentaire de l'artillerie, ne servant que sur des points fixe d'où l'utilisation fréquente de supports (fourches ou pivots comme sur le fusil de rempart modèle 1831). Avec le fusil de rempart modèle 1838 la longueur du canon a été ramené à des proportions normales, environ 80 centimètres (celui du fusil de rempart modèle 1831 faisait 1m20 de long) il n'est donc plus nécessaire d'utiliser un mode de chargement spécifique (le chargement du fusil de rempart modèle 1831 se faisait par l'arrière au moyen d'une chambre mobile bloquée par un coin). Les fusils de rempart mle 1838, 1840 et 1842 se chargeront donc classiquement par la bouche.
Dérivé de la carabine modèle 1837, dite "carabine de Pontcharra", le fusil de rempart modèle 1838 comportera une innovation intéressante: la chambre rétrécie. Ce principe facilite le chargement de l'arme et augmente la précision puisque la balle est encastrée fortement dans les rayures (voir le schéma de principe plus bas). Autre innovation augmentant la précision, la hausse qui comporte une planche de hausse graduée jusqu'à 600 mètres.
Le modèle de rempart modèle 1840 incorporera toutes les améliorations du modèle 1838, il en garde l'aspect extérieur et ne s'en différencie que par la platine ainsi que par quelques détails, tout le reste est similaire.
Le premier fusil de rempart modèle 1840, de part sa fonction, ne comportera pas de baïonnette mais rapidement  une variante qui sera appelée "fusil de rempart modèle 1840 allégé" en sera pourvu. Pour y parvenir il a fallu adjoindre un tenon brasé sur le canon et reculer l'embouchoir ainsi que le guidon.
Fabriqué quasi exclusivement par la Manufacture Royale de Chatellerault, le fusil de rempart modèle 1840 et sa variante "allégée" seront rapidement éclipsé par le fusil de rempart modèle 1842 qui ne s'en diffère que par des détails et un poids moindre de 300 grammes.

IV) Fonctionnement et constitution:

Le fusil de rempart Mle 1840 comprend quatre parties: l'ensemble canon-boîte de culasse, la platine, le bois, les garnitures.

L'ensemble canon-boîte de culasse est composé du canon sur lequel est fixé à sa partie postérieur la boîte de culasse. L'ensemble forme un tout rigide dans lequel vient prendre place la culasse mobile et auquel est fixé la crosse.



L'ensemble canon-culasse est composé du canon sur lequel vient se visser à sa partie postérieur la culasse:

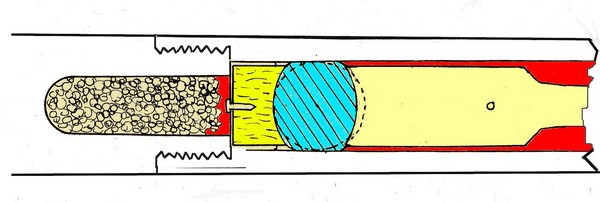

Le principe de la chambre retrécie est le suivant: la culasse comporte une chambre, vissée à l'arrière du canon d'où son appellation de chambre rapportée. La chambre est d'un diamètre réduit par rapport au canon afin que, lorsque le tireur introduit la poudre dans le canon, celle-ci se loge dans la chambre et ne déborde pas dans le canon. Ci dessous le principe en image:



Après la poudre, le tireur introduit dans le canon le reste de la cartouche à savoir sabot (en jaune) et balle (en bleu). Le profil originel de la balle apparait en pointillé. Lorsque le tireur introduit la baguette (en blanc cassé) il tasse fortement celle-ci contre la balle ce qui provoque sa déformation. La balle dès lors prend un profil oblongue et vient s'écraser contre les rayures. Ce principe facilite le chargement de l'arme et augmente la précision puisque la balle est encastrée fortement dans les rayures.

Le canon comporte les organes de visée composés d'une hausse à planchette avec indication de distance et un guidon:
planche de hausse vue de droite:

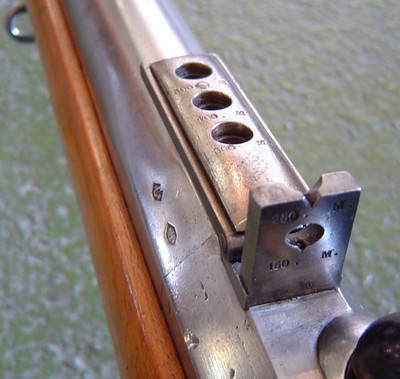

cran de mire/oeilleton pour distance 150 et 250 m
avec planche de hausse rabattue:


 cran de mire/oeilleton pour distance 300 à 600 m

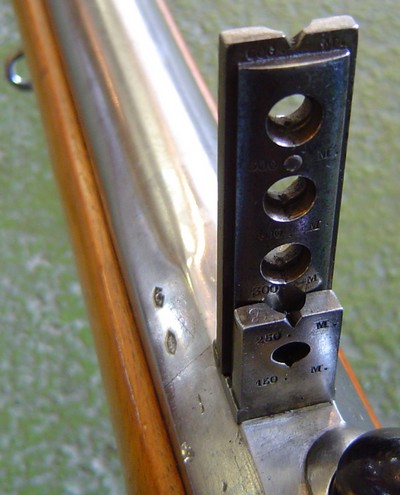

planche de hausse relevée:

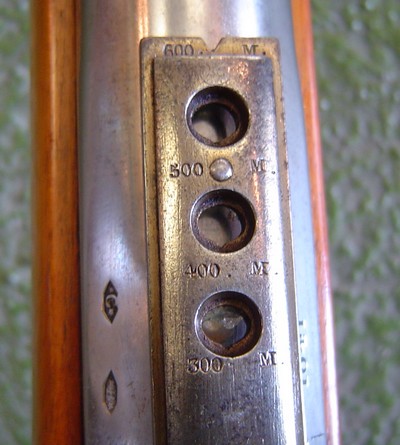

 gros plan des marquages de la planche de hausse
le système de visée est particulier en ce sens que le
cran de mire est creusé en partie basse des
cercles. Ce ne sont donc pas à proprement parlé des oeilletons:

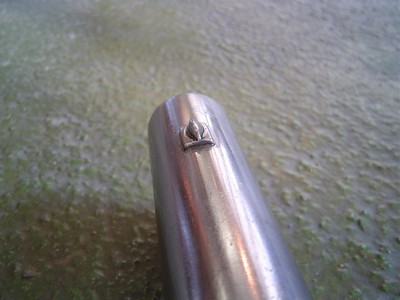

guidon:

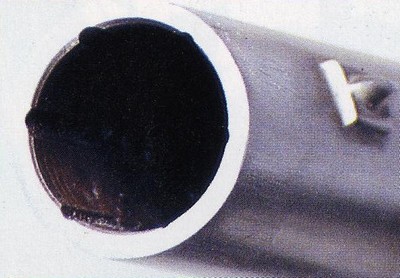

 vue des 6 rayures:

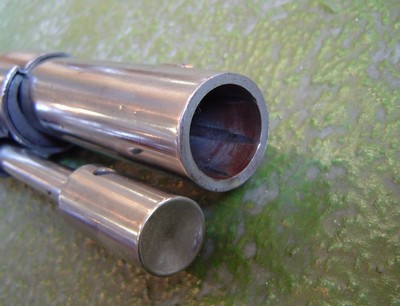

 autre vue des rayures:

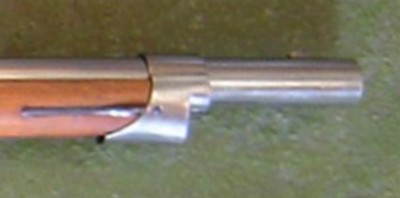

vue de la partie avant du canon du modèle 1840
 (sans tenon de baïonnette)

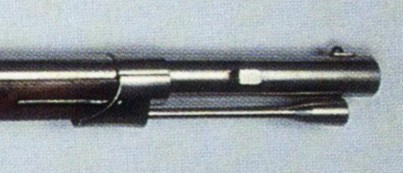

 vue de la partie avant du canon du modèle 1840 allégé
 (avec tenon de baïonnette)

La platine se fixe dans le bois au moyen de deux vis traversant le dit-bois, la vis la plus près du chien venant se fixer à la contre-platine et celle de l'arrière venant se fixer dans le bois de la crosse. Cette dernière n'est pas démontable.

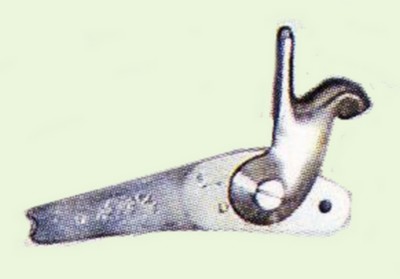

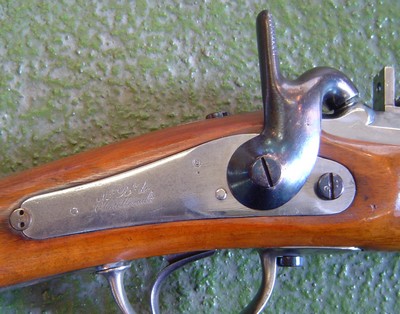

platine côté droit:
Elle est identique à celui du fusil d'infanterie modèle 1840

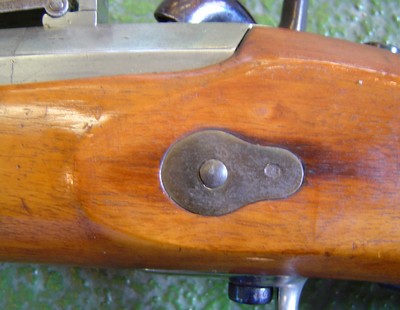

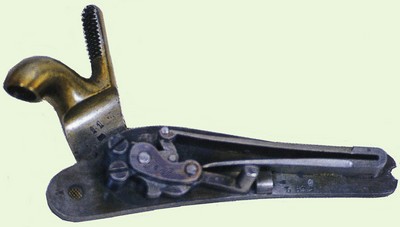

 contre-platine côté gauche:

Le chien peut prendre trois positions:

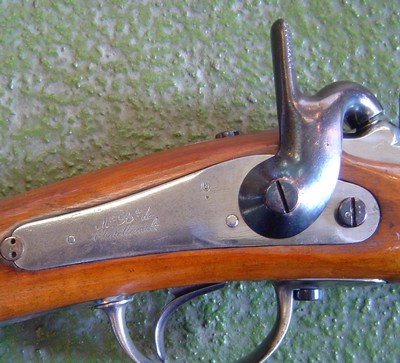

chien à l'abattu:

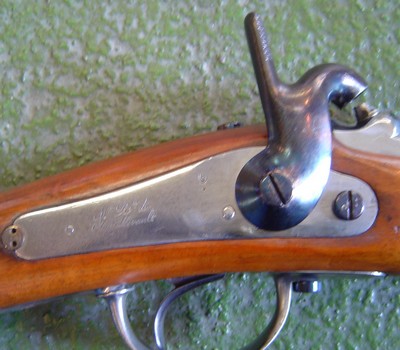

 chien au demi-armé:

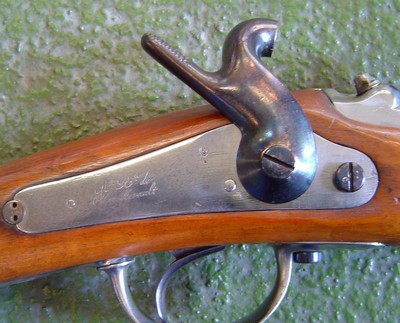

 chien à l'armé:

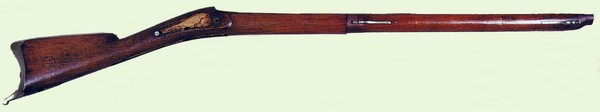

Le bois ne comporte en fait que la crosse:



Les garnitures sont constituées de la plaque de couche, du battant de crosse, du pontet, de la grenadière et de l'embouchoir:

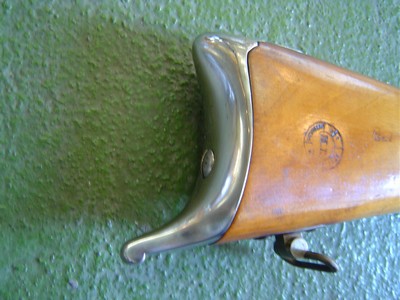

plaque de couche:

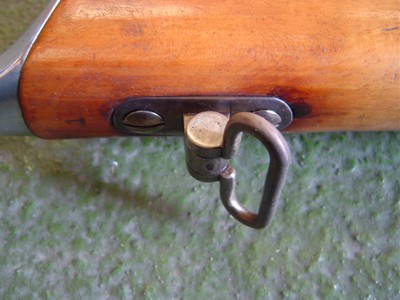

 battant de crosse:

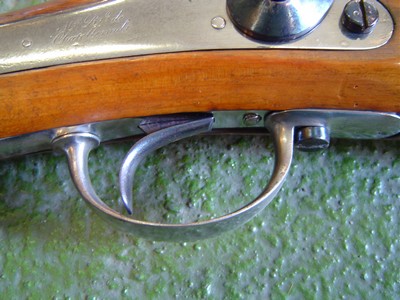

pontet:

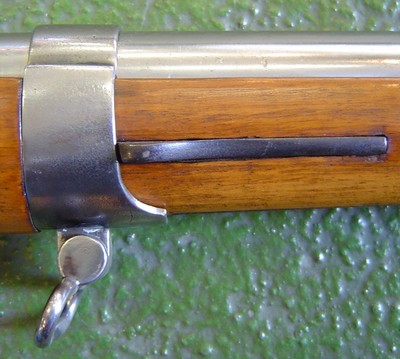

 grenadière:

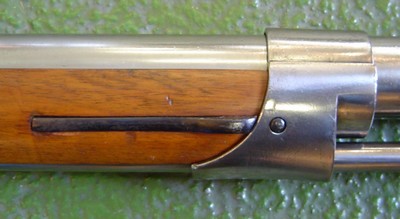

embouchoir:

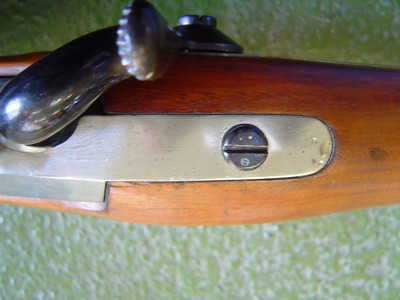

La queue de culasse ne comporte pas de marquage du modèle:

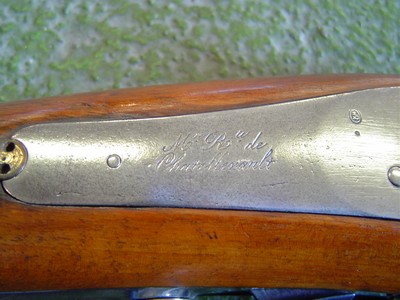

Le côté extérieur de la platine comporte le marquage du fabricant:
marquages manufacture
Royale de Chatellerault:

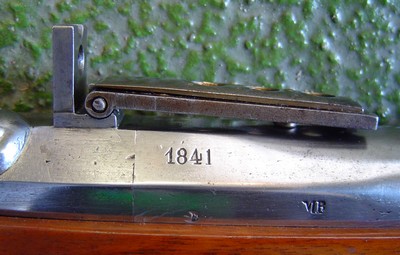

Le côté avant droit du canon comporte la date de fabrication ainsi que des poinçons de réception:
ici, fabrication de 1841:

Autres marquages:

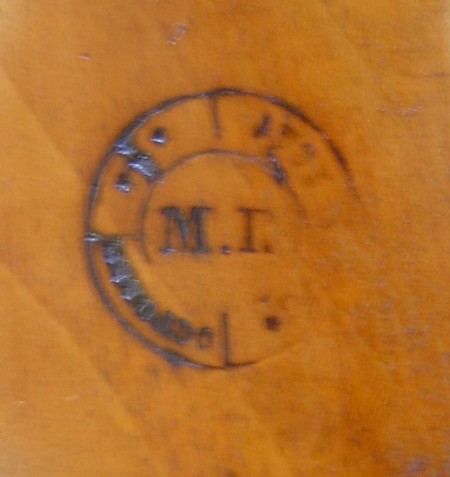

macaron de crosse, ici très effaçé sur l'exemplaire étudié:
on distingue néanmoins au centre les initiales MR pour "Manufacture Royale"
et en bas à gauche le mois de fabrication, ici "octobre"
logiquement, si la crosse correspond bien à l'arme étudiée la date en haut à droite
devrait être 1841


V) Démontage-remontage:

Démontage sommaire:

Le soldat ne disposant pas d'outils adéquats n'était pas autorisé, à priori, à démonter son arme même sommairement. L'entretien courant  consistait donc à nettoyer le canon avec la baguette de nettoyage et à nettoyer la chambre de la culasse mobile. L'orifice de mise à feu sur la cheminée devait être également surveillé car sujet à encrassement.

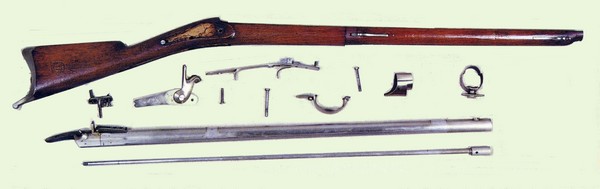

Démontage complet:

Le démontage complet devait être assuré par l'armurier de la compagnie ou du régiment car lui seul possédait l'outillage spécialisé.
Il consiste en cinq phases:
  • dépose de la platine,
  • séparation de l'ensemble canon-culasse du bois,
  • dépose des autres éléments.

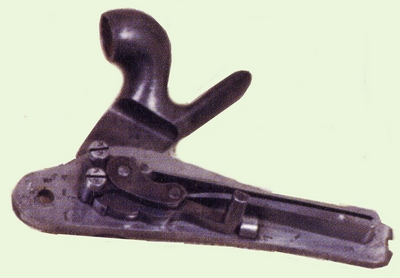

  • démontage de la platine.
1° phase:
dépose de la platine:
  • mettre le chien au demi-armé,
  • dévisser la vis avant de la platine et la déposer,
  • écarter la platine en faisant pivot sur la vis arrière (qui ne se démonte pas), déposer la platine
platine déposée:

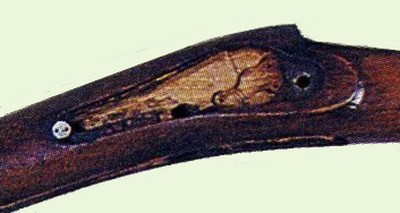

 emplacement de la platine:

2° phase:

Séparation de l'ensemble canon-boîte de culasse du bois:
  • déposer la baguette,
  • chasser la lame-arrêtoir de son logement sur l'embouchoir et déposer ce dernier,
  • chasser la lame-arrêtoir de grenadière et déposer cette derniere,
  • déposer la vis avant de pontet,
  • déposer le pontet de l'avant vers l'arrière,
  • déposer l'ensemble sous-garde-détente,
  • déposer la vis de queue de culasse,
  • séparer le canon du bois.
  • déposer le battant de bretelle,


3° phase:

dépose des autres éléments de l'arme:
  • dévisser les vis de la plaque de couche et les déposer, séparer la plaque de couche du bois,



5° phase:

démontage de la platine:
  • attente procédure...


Remontage complet:

Dans le sens inverse du démontage en n'oubliant pas les coups de bon fonctionnement pour s'assurer de la réussite du remontage...

VI) Accessoires:

  • 1 baguette de nettoyage d'une longueur de 830 mm,

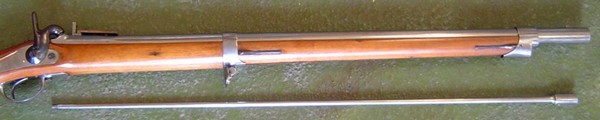

baguette sortie de son logement:

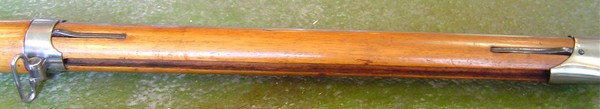

logement de la baguette:
tête de baguette du modèle 1840 vue de droite:

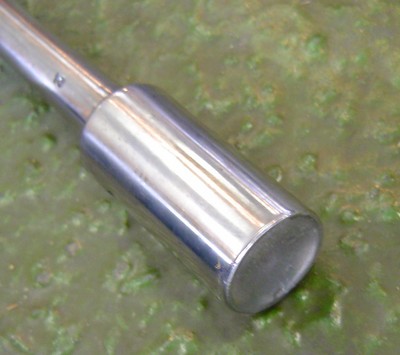

 tête de baguette du modèle 1840 vue avant, le centre de la tête est légèrement en creux
ce que ne rend pas la photographie:

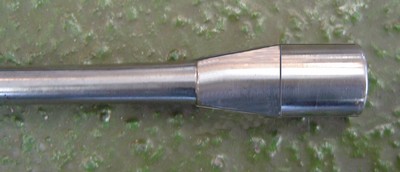

tête de baguette du modèle 1840 allégé vue de droite:
NB: n'ayant pas de baguette originale j'ai du recourir à la retouche photo

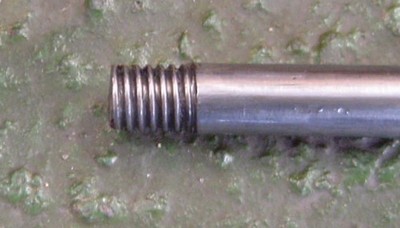

 gros plan du filetage:

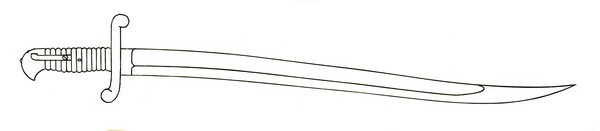

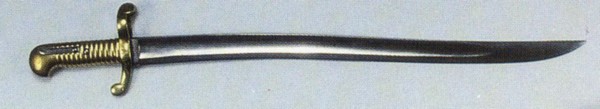

  • 1 baïonnette modèle 1840, seulement sur le modèle 1840 allégé. La baïonnette est modifiée par l'élargissement de l'anneau de fixation au canon dû à la différence de diamètre du canon, plus important sur le fusil de rempart par rapport à celui de la carabine.
