Les chargeurs et les chargettes:



PM de 9 mm mle 49 type SAHARA:




vue gauche:
 vue droite:
 vue avant:
 vue arrière:


une cartouche en place, vue gauche:
le bossage à droite est destiné à compenser l'épaisseur moindre du chargeur "sahara" par rapport au chargeur TTA:
 vue des lèvres de distribution et du transporteur:




différentes vues des lèvres de distribution:

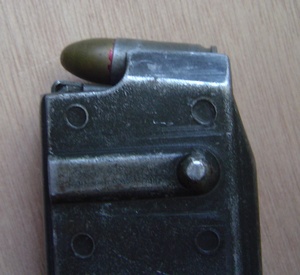

différentes vues des lèvres de distribution, une cartouche en place:

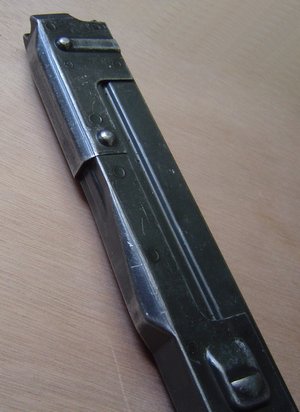

vue de la partie arrière, le bas du renflement supérieur est la partie où vient s'accrocher le crochet de chargeur, les bossages en haut et le renflement inférieur sont destinés à compenser l'épaisseur moindre du chargeur "sahara" par rapport au chargeur TTA:

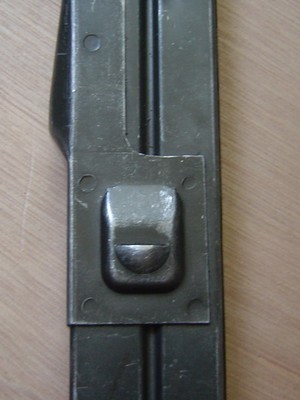

 bossage de butée du chargeur dans le logement de chargeur:
(les deux bossages sont placés sur une embase destinée également à compenser l'épaisseur moindre du chargeur "sahara" par rapport au chargeur TTA)

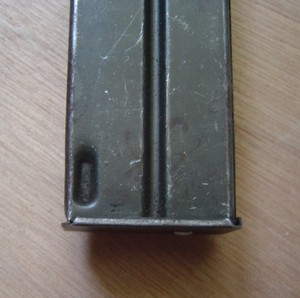

le bossage à gauche sert de butée interne au bras arrière du transporteur évitant ainsi à ce dernier d'endommager le piton en aluminium:

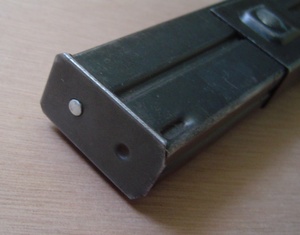

 vue du mode de fixation du fond sur le corps:
(ce type de montage par plaque coulissante autorise le démontage du chargeur par l'utilisateur)

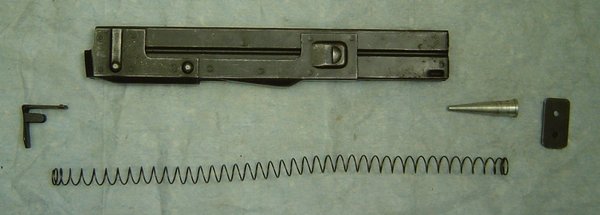

chargeur entièrement démonté:
(nota: le transporteur est inversé par rapport à sa position normale)

Hauteur:
 243 mm
Largeur 1:
 34,8 mm
Largeur 2:
 36,6 mm
Epaisseur:
 17,6 mm
Angle:
 90°
Poids à vide:
 220 grammes
Poids chargé:
 465 grammes
Contenance:
 20 cartouches
Observations:
 *les cartouches sont alignées sur une pile unique, la première cartouche est en appui sur les deux lèvres.
