Les chargeurs et les chargettes:



PA de 7,65 mm L mle 35S et SM1:


vue gauche:
 vue droite:
 vue avant:
 vue arrière:



une cartouche en place, vue gauche:
Le bosselage visible sous les deux trous du dessus a pour fonction de soulever la sûreté de chargeur et de permettre la liaison détente-gâchette par l'intermédiaire de la barette de détente. Tant que le chargeur n'est pas en place le bras inférieur de la sûreté de chargeur oblige la barrette de détente à s'écarter de la gâchette.
 vue des lèvres et du transporteur:



une cartouche en place, vue arrière:




 vue de l'échancrure supérieure et de la forme particulière du transporteur:
(ce dispositif a pour fonction de soulever l'arrêtoir de glissière en fin de chargeur, la glissière bloquée en arrière indiquant au tireur qu'il n'a plus de cartouches à tirer...)
 vue du cran de l'arrêtoir de chargeur:

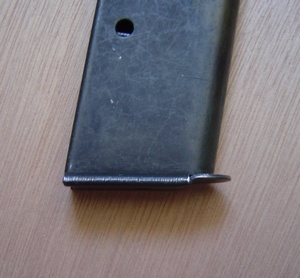

vue du mode de fixation du fond sur le corps:
(ce type de montage par plaque coulissante autorise le démontage du chargeur par l'utilisateur)
 vue du marquage du modèle sous le fond:




plaque de fond en partie sortie du corps:

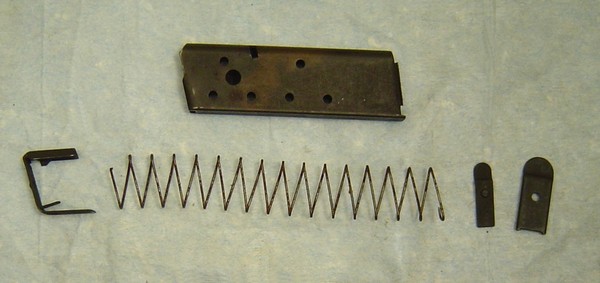

chargeur entièrement démonté:

Hauteur:
 101,2 mm
Largeur 1:
 32,6 mm
Largeur 2:
 37,1 mm
Epaisseur:
 10,5 mm
Angle:
 80°
Poids à vide:
 73 grammes
Poids chargé:
 145 grammes
Contenance:
 8 cartouches
Observations:
 *les cartouches sont alignées sur une pile unique, la première cartouche est en appui sur les deux lèvres.
*le côté gauche est percé de 7 trous permettant de visualiser le nombre de cartouches restantes.
Le côté droit est percé de 6 trous permettant de visualiser le nombre de cartouches restantes et d'un gros trou ayant servi lors de la construction du chargeur à emboutir le bosselage de la sûreté de chargeur (côté gauche).
