Les chargeurs et les chargettes:



FM de 7,5 mm mle 24 et FM de 7,5 mm mle 24-29:


vue gauche:
 vue droite:
 vue avant:
 vue arrière:


une cartouche en place, vue gauche:
 vue des lèvres de distribution et du transporteur:

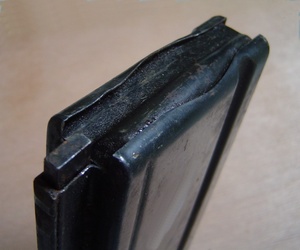

différentes vues des lèvres de distribution:

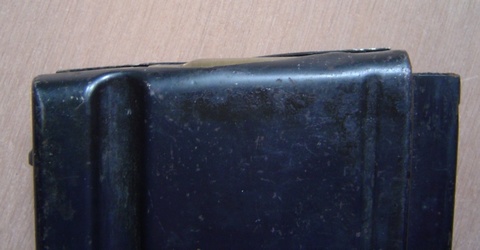

différentes vues des lèvres de distribution, une cartouche en place:

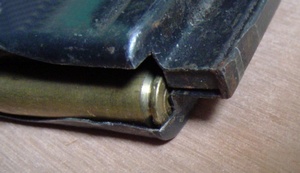

vue de l'arrêtoir de culasse:
Le chargeur est ici en position de tir, donc lèvres vers le bas. Tant qu'il y des cartouches dans le chargeur l'arrêtoir de culasse est effacé, après le tir de la dernière cartouche il fait saillie sur le passage de l'ensemble mobile et le bloque.
Le cran situé au dessus est le talon d'accrochage du crochet de chargeur.
 vue du cran d'engagement du chargeur dans la boîte de culasse:
Le tireur doit d'abord engager ce cran en premier (vers l'avant) puis rabattre le chargeur vers l'arrière afin de la verrouiller.

vue du mode de fixation du fond sur le corps:
(deux ergots de la plaque de fond font saillie vers le haut et bloquent l'ensemble, il est donc nécessaire de dégager cette patte afin de pouvoir faire glisser la plaque vers l'arrière).

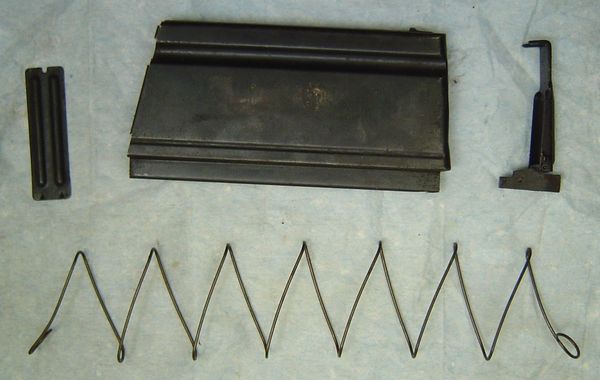

chargeur entièrement démonté:

Hauteur:
 189 mm
Largeur 1:
 94 mm
Largeur 2:
 94 mm
Epaisseur:
 25,2 mm
Angle:
 85°
Poids à vide:
 280 grammes
Poids chargé:
 900 grammes
Contenance:
 25 cartouches
Observations:
 *les cartouches sont alignées sur deux piles imbriquées, la première cartouche est en appui sur une seule lèvre.
*les premiers exemplaires étaient bronzé puis, après guerre, ils seront phosphatés:

à gauche: exemplaire phosphaté
à droite: exemplaire bronzé
