PM de 9 mm mle 49 et mle 49 type SAHARA:
(chargette)
|
|
|
|
| vue gauche: |
vue droite: |
vue avant: |
vue arrière: nota: la chargette est constituée de deux pièces, le corps en tôle repliée et le bras arrière (également en tôle pliée) soudé par point au corps. Sur cette vue on disingue les 8 points de soudures. |
|
|
|
|
| vue de dessous: |

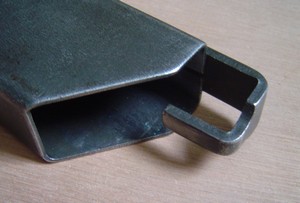

vue de dessus: |
différentes vues, chargette en place: |
|
séquence de graillage d'un chargeur: |
|||
|
|
|
|
| chargette en place,
vue droite: |
1° opération: le servant appuie sur le haut de la
chargette de façon à abaisser le transporteur, il s'aide du bas de la main qui agit sur le levier recourbé à l'arrière de la chargette, |
||
|
|
|
|
| 1° opération:
fin du mouvement, le transporteur est en position basse, |
2° opération:
le servant engage une cartouche, le culot en contact avec le bras, |
3° opération: le servant relâche sa pression,
le transporteur est poussé vers le haut par son ressort et vient
coincer la cartouche contre les lèvres du chargeur, |
|
|
|
|
|
| 4° opération:
le servant relève légèrement la chargette de façon
à libérer le passage pour la cartouche, il pousse alors
celle-ci vers l'arrière, elle passe sous le bras de la chargette
et vient se positionner correctement, |
5° opération: le
servant appuie sur le haut de la chargette de façon à abaisser
la 1° cartouche et le transporteur et continuer le cycle, |
Soldat graillant ses chargeurs: |
|
| Hauteur: |
101,7 mm |
| Largeur 1: |
21,9 mm |
| Largeur 2: |
65,6 mm |
| Epaisseur: |
26,7 mm |
| Angle: |
90° |
| Poids: |
/ |
| Observations: |
La chargette
se place normallement dans la trousse aux accessoires mais bien souvent
le tireur l'enfile sur la bretelle de l'arme afin de l'avoir sous la main
rapidement. |
