Le pistolet mitrailleur de 9 mm

modèle 1949/54, modèle 1954 SA et 1954 SB:

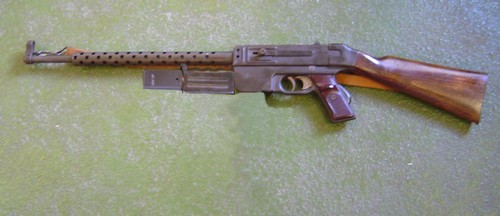

PM 49/54 en ordre de combat:


 PM 49/54 en position transport:
NB: n'ayant pas pris à l'époque de photo avec le boitier de chargeur
replié j'ai du recourir à la retouche numérique


PM 54 SA en ordre de combat:

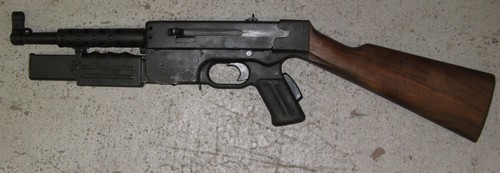

 PM 54 SA en position transport:


I) Renseignements numériques:

Longueur totale:
 900 mm (PM 49/54), 745 mm (PM 54 SA)
Longueur du canon:
 365 mm (PM 49/54), 230 mm (PM 54 SA)
Longueur de la ligne de mire:
 525 mm (PM 49/54), 370 mm (PM 54 SA)
Hauteur:
  293 mm (dépliée)

194 mm (repliée)
Poids à vide:
  3,950 kg (PM 49/54), 3,400 kg (PM 54 SA)
Poids chargé:
 4,625 kg (PM 49/54), 4,075 kg (PM 54 SA)
Contenance du magasin:
  32 cartouches
Calibre:
  9 mm
Munition:
 9 x 19 dite 9 mm parabelum
Rayures:
  4 à gauche au pas de 270 mm
Vitesse initiale (Vo):
  350 m/s
Energie initiale (Eo):
  55 kgm
Cadence de tir:
 600 coups/min en rafale
Vitesse pratique de tir:
 150 coups/min
Portée pratique:
  100 m
Portée utile maxi:
 200 m
Pénétration:
 22 cm de sapin à 50 m
Perforation:
 /

II) Caractéristiques générales:

Classification:
 arme individuelle d'épaule, automatique à tir continu ou coup par coup
Subdivision:
 pistolet mitrailleur
Utilisation:
 combat rapproché
Canon:
 rayé, chambre pour étui cylindrique
Système moteur:
 action directe de la veine gazeuse sur la culasse
Système de fermeture:
 culasse non calée
Alimentation:
 chargeur à piles imbriquées, indépendant de l'arme, introduction directe
Système de détente:
 simple par détente et gâchette
Système de percussion:
 percussion rectiligne, percuteur solidaire de la masse percutante, armé culasse ouverte
Extraction:
 normale, extracteur axé et poussé par un ressort
Ejection:
 éjecteur projetant, fixe, porté par la boîte de culasse
Sécurités:
 à la percussion (avant-chambre)
Sûretés:
 manette bloquant la détente au repos ainsi que la culasse
Appareils de pointage:
 hausse à 2 feuillets basculants (100 m et 200 m) et guidon sur embase
Accessoires à la puissance de feu:
 boîtier de chargeur pivotant
Marquages:
 sur la face arrière de la carcasse (numéro seul ou fabricant, modèle et numéro)

sur le dessus de la boîte de culasse (fabricant, modèle et numéro)
Finition:
 phosphatée
Fabricants:
 Manufacture d'Armes de Tulle de 1949 à 1965 environ
Exemplaires fabriqués:
 environ une centaine (PM 49/54)
Période d'utilisation:
 de 1954 à au moins 1991 (PM 49/54)
Versions et dérivés:
 /

III) Historique:

Le PM de 9 mm modèle 1949 équipera l'armée française dès le début des années cinquante, conjointement avec le FSA 49 il constituera le duo de base de nos armées jusqu'à l'adoption du Famas en 1974. Peu après sa mise en service une demande émanera de certaines administrations pour équiper leurs personnels. En effet la police, les transporteurs de fond et les personnels des pénitenciers avaient besoin d'une arme courte, légère mais néanmoins d'un bon pouvoir d'arrêt afin de l'utiliser en véhicule ou dans les miradors, endroits peu adaptés à la manipulation d'armes longues. Il sera donc demandé à la Manufacture d'Armes de Tulle de modifier son PM MAT 49 afin de le rendre moins "guerrier".
Deux versions seront proposées: le PM MAT 49/54 qui équipera la police parisienne et le PM 54 SB qui équipera l'administration pénitentiaire et les convoyeurs de fond.
Dans les deux versions la crosse rétractable du MAT 49 "militaire" sera remplacée par une crosse en bois et le mode de tir principale est le tir coup par coup. Néanmoins sur le MAT 49/54 existe la possibilité de tir en rafale en cas d'urgence.
Le PM 49/54 recevra un canon plus long de 15 centimètres ce qui rend l'arme peu esthétique et déséquilibrée. Il équipera les fourgons de la préfecture de police de Paris au moins jusqu'en 1991.
 Arme solide et  fiable, ces 2 dérivés du MAT 49, ont servis dans l'ombre leurs administrations respectives, à ce jour elles ne sont plus en service actif.
Pour les anglophone vous pouvez en voir une étude détaillée sur la page youtube "forgotten weapons" de Ian MCCollum. excellente chaîne pleine d'armes rares ou exotiques.
(lien: https://www.youtube.com/watch?v=hiXqDGa5t78)

IV) Fonctionnement et constitution:

Les deux armes ici présente présentent des différences avec les modèles de série. Le 49/54 étudié est un des premiers fabriqué, il porte le numéro 10. Le PM 54 porte le marquage PM 54 "SA" c'est sans doute une version de présérie du PM 54 SB de série.

Les PM 49/54 et 54 SB ne différant du PM MAT 49 que par la crosse, le canon (pour le 49/54) et le système de détente il ne sera étudié que ces différences.

La première et la plus visible des différences est la crosse en bois qui est présente sur les PM 49/54 et 54 SB, non repliable elle permet un appui plus ferme au tir et donc un tir plus précis. Inconvénient principal: l'encombrement qui est conséquent, de plus la maniabilité en véhicule s'en ressent. Autre point négatif: l'aspect visuel. Cet appendice fait vraiment étrange et rend l'arme inesthétique. Cela est aussi du au fait que nous somme habitué à la silhouette ramassé du MAT 49.
  crosse du PM 49/54:

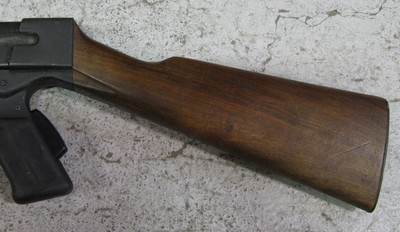

   crosse du PM 54 SA:

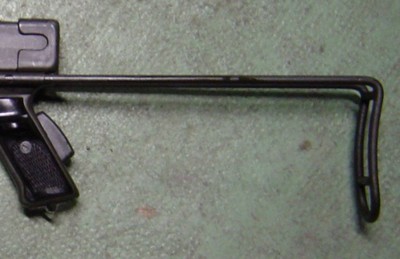

pour mémoire: crosse du PM 49:

L'absence de crosse a permis de simplifier la carcasse, les tubes destinés à accueillir la crosse rétractable du MAT 49 ont été tout simplement meulés:
flanc de carcasse du PM 49/54:
 flanc de carcasse du PM 54 SA:

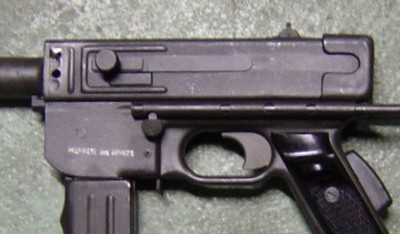

pour mémoire: flanc de carcasse du PM 49:


Autre différence avec le MAT 49, le canon allongé qui n'apparait que sur le MAT 49/54. sa longueur démesurée rend l'arme disproportionnée. Le MAT 54 SA/SB ne différant du MAT 49 de base que par la crosse, la partie au delà du pontet est strictement la même.

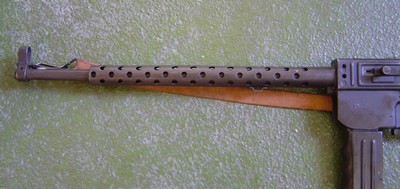

canon et refroidisseur du MAT 49/54:


canon et refroidisseur du MAT 54 SA:
 pour mémoire: canon et refroidisseur du MAT 49:

Le système de détente est particulier sur le MAT 49/54, il permet de tirer en coup par coup ou en rafale et comporte donc comme le FM 24-29 deux détentes. Le MAT 54 SA/SB ne peut tirer qu'en rafale comme le MAT 49.



détentes du MAT 49/54:
de gauche à droite: détente rafale, détente coup par coup
 détentes du MAT 49/54 de série:

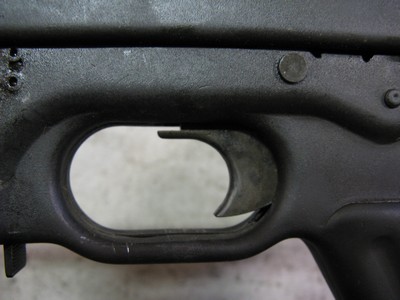

détente du MAT 54 SA:
 pour mémoire: détente du MAT 49:

Sur le MAT 49/54 (en supplément de la manette de sûreté arrière)  il existe un système de sûreté pivotante s'escamotant dans le pontet. Elle permet de bloquer l'action sur la détente rafale et laisse donc en permanence l'arme en coup par coup. Lorsque le tireur décide de passer en rafale il doit ôter cette sûreté. Le tir coup par coup est donc le mode de tir préconisé en temps ordianaire, le mode rafale ne devant être utilisé qu'en cas d'urgence.
Point particulier: ce dispositif n'est pas présent sur l'exemplaire numéro 10 ici étudié:



Hormis le canon et la crosse, toutes les autres pièces sont communes avec le PM MAT 49 "de base".

Le côté supérieur de la boîte de culasse du MAT 49/54 comporte le marquage du fabricant, le marquage du modèle et le numéro matricule de l'arme.
Le côté supérieur de la boîte de culasse du MAT 54 SA comporte le marquage du fabricant et le marquage du modèle. La partie supérieure du cube arrière de carcasse du MAT 54 SA comporte le marquage du modèle et le numéro matricule de l'arme:

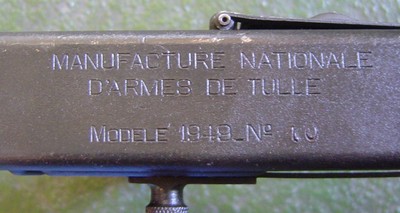

marquages du MAT 49/54 sur la boîte de culasse:

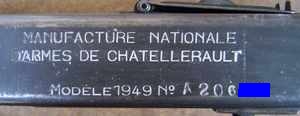

 pour mémoire: marquages du MAT 49 sur la boîte de culasse:


marquages du MAT 54 SA sur la boîte de culasse:

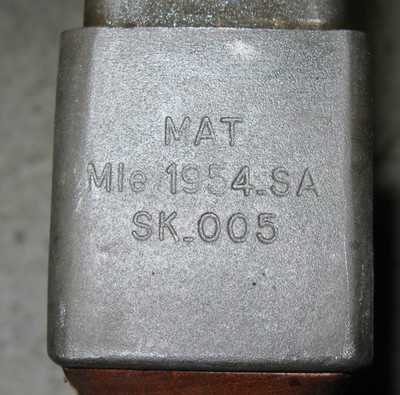

 marquages du MAT 54 SA sur le cube de carcasse:


V) Démontage-remontage:

idem PM MAT 49


VI) Accessoires:

idem PM MAT 49 sauf à priori l'utilisation des chargeurs type "sahara" qui ne devait pas être prévue

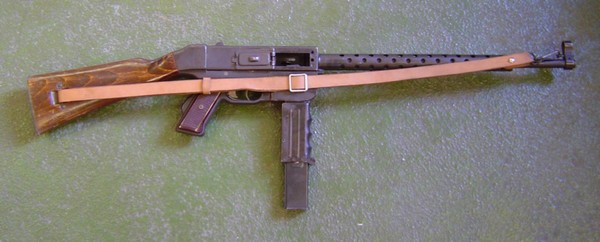

La bretelle présente sur l'exemplaire numéro 10 du MAT 49/54 est spécifique:



Le guide technique est lui aussi spécifique au modèle:

guide technique de mars 1956:


VII) Divers:
