Le fusil de 8 mm modèle 1886M93

de tireur d'élite:





I) Renseignements numériques:

idem fusil Mle 1886 M93 sauf:

Hauteur:
  /
Poids à vide:
 ?
Poids chargé:
 ?
Poids chargé avec baïonnette:
 ?
Portée pratique:
 800 m (avec lunette mle APX mle 1916 et 1917)

1300 m (avec lunette mle APX mle 1921)

II) Caractéristiques générales:

idem fusil Mle 1886 M93 sauf:

Subdivision:
 fusil d'infanterie de tireur d'élite
Utilisation:
 tir aux distances moyennes à longues
Appareils de pointage:
 lunette APX mle 1916 et 1917 (50 à 800 m-grossissement 3 fois-champ de 13 millièmes)

lunette APX mle 1921 (50 à 1300 m-grossissement ? fois-champ de ? millièmes)
Marquages:
 sur la boîte de culasse (fabricant et modèle, calibre)

sur le canon (matricule, année de fabrication)
Exemplaires fabriqués:
 ?
Période d'utilisation:
 ?

III) Historique:

A l'entrée en guerre en 1914 l'ensemble de nos armées est équipé du Lebel, il équipe tous les "types" de tireurs, les bons comme les mauvais. La précision n'est pas à cette époque le souçi principal puisque la tactique de base de l'infanterie est toujours celle qui était en vigueur au siècles précédent, à savoir: uniformes chatoyants, charge en lignes et tir de salves sur plusieurs rangs. La réalité des combats et le nombre élevé des pertes montreront les limites de ce type d'engagement, les troupes s'enterrent, le pantalon garance laisse sa place au bleu horizon et le casque remplace le képi.
Malheureusement pour les soldats les charges massives restent en vigueur et les mitrailleuses font des ravages. Leurs servants deviennent des cibles prioritaires à abattre surtout lorsqu'une seule pièce bien camouflée peut suffire à interdire un débouché stratégique. Certes les bombardements massifs de l'artillerie peuvent déblayer le terrain mais au prix d'une consommation énorme. Face à ces mitrailleuses un bon tireur est utile lorsqu'il arrive à bien se placer et surtout à distance suffisante, chose difficile avec les fusils "normaux" aux organes de visée plus faits pour le tir de salves à grandes distances que pour le tir de précision.
Il est donc décidé d'équiper certains Lebel d'une lunette de tir et de les confier à des tireurs confirmés. Deux lunettes seront conçues à cette fin en 1916 et 1917, les armes ne sont pas modifiées et les lunettes utilisent la vis de pontet et un support de lunette en U inversé pour se fixer sur la boîte de culasse.
Les cibles prioritaires seront dès lors toute celles dont la destruction pouvait désorganiser le commandement ou le soutien (officiers, servants de mitrailleuses, estafettes etc...) et les tireurs devront faire preuve de trésors d'ingéniosité pour camoufler leurs postes d'observation et de tir.
Le concept de base perdurera après le conflit puisqu'en 1921 le Lebel se verra équipé d'une nouvelle lunette, cette fois montée sur un support fixé directement sur l'arme. Sous cette forme il équipera certains tireurs pendant les combats de mai-juin 1940.
Les tireurs d'élite de la France Libre se verront dotées du Sprinfield 1903 A4 dont le mécanisme de type Mauser sonnera le glas de celui du Lebel vieux de plus de 60 ans. La génération suivante sera équipée avec le FSA 49 et 49-56 et la lunette modèle 1953, qui eux-mêmes laisseront la place au FRF1 puis au FRF2.

IV) Fonctionnement et constitution:

idem fusil Mle 1886 M93 sauf:

Le canon comporte une lunette amovible se fixant sur le côté gauche de la boîte de culasse.

La lunettes APX mle 1917 se monte sur un fusil "normal", sans modification particulière de l'arme. Celle-ci est simplement sélectionnée en fonction de sa précision au tir, l'ensemble arme-lunette est alors réglé en atelier puis affecté à un tireur d'élite.

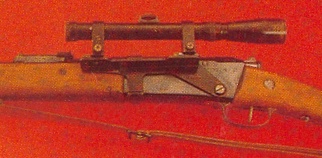

fixation de la lunette APX mle 1917
vue gauche:
 fixation de la lunette APX mle 1917
vue droite:


Les lunettes APX mle 1916 et mle 1921 se montent sur un fusil modifié sur lequel est fixé sur le côté gauche le support de lunette. La lunette vient se monter sur le support de lunette grâce à un loquet.




fixation de la lunette APX mle 1916
vue gauche:
 fixation de la lunette APX mle 1916
vue de dessus:
 fixation de la lunette APX mle 1916
vue droite:


détails lunette APX mle 1916:

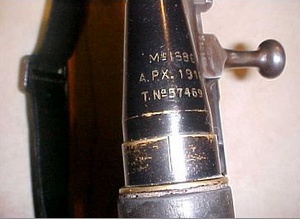

 marquages lunette APX mle 1916:







fixation de la lunette APX mle 1921
vue gauche:

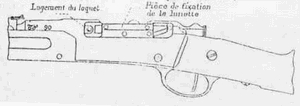

 support de lunette APX mle 1921
vue gauche:
 fixation de la lunette APX mle 1921
vue droite:

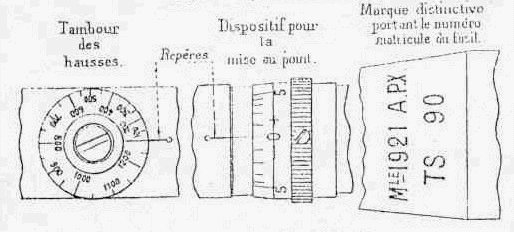

détails lunette APX mle 1921:
 marquages lunette APX mle 1921:




V) Démontage-remontage:

idem fusil Mle 1886 M93 sauf:

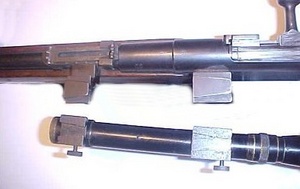

Dépose de la lunette mle 1916:
  • dévisser les deux molettes de verrouillage situés sur le côté droit de la lunette,
  • dégager par l'arrière la lunette de son support.


Dépose de la lunette mle 1917:
  • dévisser la vis de pontet située sur la partie inférieure gauche de la boîte de culasse et la déposer,
  • faire pivoter la partie inférieure du support de lunette vers la gauche,
  • ôter la lunette par le haut.


Dépose de la lunette mle 1921:
  • tirer le bouton de loquet situé à l'avant gauche de la lunette,
  • dégager la lunette de son support.

VI) Accessoires:

idem fusil Mle 1886 M93 sauf:

  • 1 lunette de tir,
lunette mle APX mle 1916 ou 1917:
 lunette mle APX mle 1921:

  • 1 étui pour lunette de tir,
étui pour lunette mle APX mle 1916 et 1917:
 étui pour lunette mle APX mle 1921:

  • 1 protecteur pour lunette de tir,
protecteur pour lunette mle APX mle 1916 et 1917:

 protecteur pour lunette mle APX mle 1921:
(en cuir venant coiffer les optiques)

  • 1 bonnette pour lunette de tir,
bonnette pour lunette mle APX mle 1916 et 1917:
 bonnette pour lunette mle APX mle 1921:



VII) Divers:


  •  plaque de blindage pour tireur d'élite:


  • périscope de tranchée,
