Le fusil de 7,5 mm modèle MAS 36-51:



vue droite nu:

vue droite sabot de crosse monté:


I) Renseignements numériques:

idem MAS 36 sauf:

Longueur de l'arme:
 1065 mm
Longueur de l'arme avec baïonnette montée:
 1270 mm
Longueur du canon:
 620 mm
Poids à vide:
 4,130 kg
Poids à vide avec baïonnette:
 4,300 kg
Poids chargé:
 4,260 kg
Poids chargé avec baïonnette:
 4,430 kg
Cartouches utilisées (en plus des cartouches du MAS 36):
 mle1929 C propulsive pour lance-grenade (dite cartouche "feuillette")
Grenades et artifices utilisés:
 grenade à fusil mixte (anti-personnel et anti-char) de 40 mm mle 56

grenade à fusil anti-personnel de 34 mm mle 52

grenade à fusil anti-char de 73 mm mle 50

grenade à fusil anti-char de 65 mm mle 61

grenade à fusil éclairante de 47 mm mle 52

grenade à fusil fumigène au phosphore de 47 mm mle 59

grenade à fusil inerte d'exercice de 40 mm mle 56

grenade à fusil inerte d'exercice de 34 mm mle 52

grenade à fusil inerte d'exercice de 73 mm mle 50

grenade à fusil d'exercice de 65 mm mle 61

grenade à fusil fumigène d'exercice de 40 mm mle 56
Vitesse initiale (Vo):
 865 m/s
Energie initiale (Eo):
 335 kg/m
Portée utile mini en tir lance grenade:
 100 m en anti-personnel, 50 m en anti-char
Portée utile maxi en tir lance grenade:
 400 m en anti-personnel, 100 m en anti-char

II) Caractéristiques générales:

idem MAS 36 sauf:

Accessoires à la puissance de feu:
 Lance-grenade et alidade de visée
Finition:
 arme entièrement phosphatée
Exemplaires fabriqués:
 ?
Période d'utilisation:
 de 1951 à 1990 environ
Versions et dérivés:
 /

III) Historique:

Afin d'équiper de façon permanente le MAS 36 d'un lance-grenade il est décidé après-guerre de le modifier. En effet le MAS 36 comportait déjà un lance-grenade, le tromblon VB, mais il était amovible et de ce fait pouvait être perdu, de plus il accusait déjà un certain âge puisqu'il équipait déjà le Lebel en 14-18, et enfin, malgré son efficacité, sa grenade n'était plus fabriquée.
Nos ingénieurs transforment donc l'embouchoir du MAS 36 et lui adjoignent une alidade de visée et une bague coulissante solidaire d'une réglette des portées. Le fût et le garde-main sont également modifiés. Ainsi "naquit" Le MAS 36 LG 48 qui équipera nos troupes en Indochine puis laissera sa place dans les années qui suivent à son successeur, le MAS 36-51.
La grenade du MAS 36 LG 48 était de fabrication francaise et la guerre froide battant son plein il devint évident que notre pays devait normaliser ses équipements militaires et "s'aligner" sur les normes du bloc occidental. La grenade mle 1948 fut abandonnée et le MAS 36 fut à nouveau modifié de façon à accepter les grenades à fusil de l'OTAN. Un dispositif lance grenade et une alidade plus élaborés que ceux du MAS 36 LG 48 furent conçues et montés sur un MAS 36 légèrement modifié lui aussi, canon légèrement plus long, fût et garde-main spécifique. Le nouveau fusil permettait à présent le tir tendu anti-char grâce aux grenades à charge creuse ainsi que bien entendu le tir de grenades anti-personnel.
Le MAS 36-51 restera en service jusqu'à l'apparition du FSA 49 puis du 49-56, il passera en réserve ensuite. Il restera en service dans la gendarmerie et les CRS jusque vers les années 90 puis il laissera sa place au FAMAS et à l'AMD 5,56.

IV) Fonctionnement et constitution:

Le MAS 36-51 ne diffère du MAS 36 de base que par la présence du dispositif lance grenade et son alidade destiné à l'utilisation de grenades à fusil et d'artifices ayant un diamètre interne d'empennage de 22 mm.




Ce dispositif peut prendre trois positions par le biais du verrou d'alidade:

1) alidade et bague-butée de grenade "au repos" pour le tir à balle:

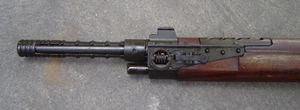

vue gauche:
(la molette de réglage de la bague-butée de grenade
est visible au centre de l'embouchoir):

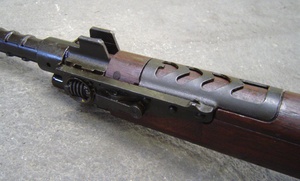

 gros plan,
(le cran de mire et le guidon sont visibles
sur le dessus de l'alidade):

 vue droite:
(le bouton au centre du quillon
débraye la molette de réglage de la
bague-butée de grenade):

2) alidade en position tir courbe (45°) pour le tir de grenades anti-personnel, la visée s'opère par le cran de mire et le guidon situés sur l'alidade, la portée se règle en faisant sortir la bague-butée de grenade du nombre de graduation souhaitées grâce à la molette située sur la face gauche du système (16 graduations allant de 10 à 40 dizaines de mètres soit de 100 à 400 m par paliers de 20 m).
Nota: il n'est pas nécessaire de "mouliner" pour faire sortir la réglette; en appuyant sur le bouton situé à droite de l'embouchoir (voir ci-dessus) la molette est débrayée et on peut amener directement la bague-butée de grenade au cran 40 par exemple, l'affinage se fait ensuite par la molette.

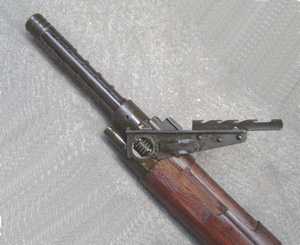

alidade à 45°, bague-butée de grenade
sortie au minimum
(portée mini soit 100 m):

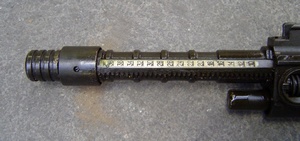

 bague-butée de grenade sortie au maximum
(portée maxi soit 400 m):

 position de tir à genou:

3) alidade en position tir tendu (90°) pour le tir de grenades anti-char et anti-personnel, la visée s'opère par les chevrons situés sur la face interne de la grille de visée, ceux-ci sont au nombre de quatre, à savoir du bas vers le haut: A 120 P (tir de grenades anti-personnel à la distance de 120 m), 50, 75 et 100 (tir de grenades anti-char à la distance de 50 m, 75 m et 100 m).
Nota: la bague-butée de grenade doit être au mini (cran 10), la visée s'opère en alignant le chevron, le haut de la grenade et la cible.

alidade à 90°, bague-butée de grenade
sortie au minimum:
 chevrons de visée:

 position de tir tendu:

Le canon porte le guidon, la boîte de culasse porte la hausse, du type à oeilleton, planchette et curseur,

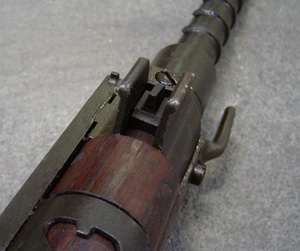

guidon:
(devant celui-ci se trouve la vis de
démontage du dispositif lance-grenade):

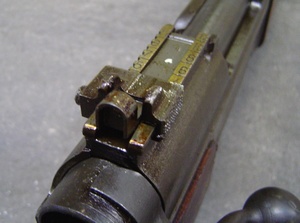

 hausse:


Les garnitures sont les même que celles du MAS 36 à part l'embouchoir:

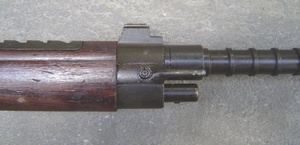

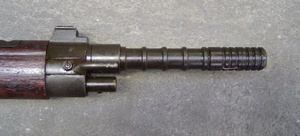

embouchoir:

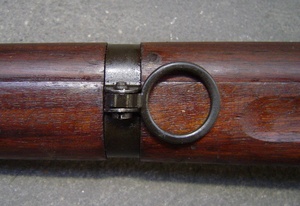

 grenadière
(idem MAS 36 du 3° type):


sabot anti recul monté:
 barrette de crosse:

La baïonnette est celle du MAS 36, elle vient se placer dans l'embouchoir, le support de baïonnette est plus court que celui du MAS 36:



baïonnette rentrée:
 baïonnette sortie:


Le côté gauche de la boîte de culasse comporte le marquage du modèle précédé des intitiales de la Manufacture d'armes de St-Etienne et le numéro matricule précédé d'une lettre de série, ce numéro matricule peut être placé à deux endroits en fonction de l'année de fabrication:

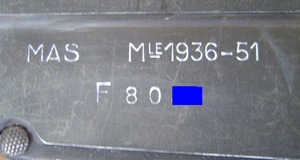

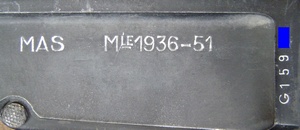

marquage avec numéro matricule à l'horizontale

 marquage avec numéro matricule à la verticale

 Autres marquages du numéro matricule:

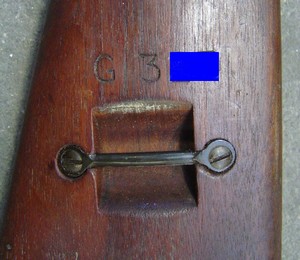

n° sur la crosse:

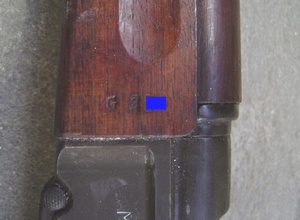

 n° sur le fût:

La crosse comporte sur sa face droite un macaron où est inscrit à froid le mois et l'année de fabrication ainsi que l'initiale de la manufacture, ce macaron n'apparait plus dans les fabrications tardives.

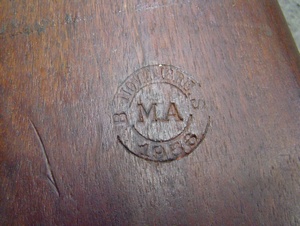

macaron de crosse:
(ici fabrication par la MAS de novembre 1956)


V) Démontage-remontage:

idem MAS 36 sauf le démontage du dispositif lance-grenade (interdit au niveau utilisateur):
  • dévisser la vis du dispositif lance-grenade située près du guidon et la déposer, séparer le dispositif lance-grenade du reste de l'arme,


VI) Accessoires:

idem MAS 36 sauf:
  • 1 sabot amortisseur de recul en caoutchouc venant coiffer l'arrière de la crosse:

  • 1 bretelle de suspension Mle 1892-14 (uniquement le modèle en cuir fauve avec bouclerie en acier peint),


  • 2  paires de cartouchières, pouvant contenir 6 lame-chargeurs (mle 1945 ou mle 50-53) soit une capacité totale d'emport de 60 cartouches:




mle 1945 en cuir fauve:
 mle 50-53 en toile :

Nota: le tromblon VB qui pouvait se monter sur le MAS 36 n'est plus en dotation car remplacé par le dispositif lance-grenade spécifique.

VII) Divers:


  • grenades à fusil utilisables:

grenade anti-personnel et anti-véhicule
de 32 mm Mle 1952:


 grenade anti-personnel
de 34 mm Mle 1952:


 grenade anti-char
de 73 mm Mle 1950:
(la cartouche de lancement
est fixée le long de l'empennage):



grenade anti-personnel et anti-véhicule
de 32 mm Mle 1952 inerte:
 grenade anti-personnel
de 34 mm Mle 1952 inerte:
 grenade anti-char
de 73 mm Mle 1950 inerte:

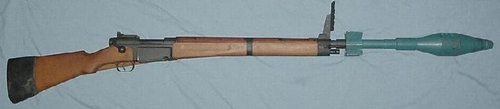

vue droite en position de tir tendu,
une grenade anti-char d'exercice en place:
