Le fusil de 7,5 mm modèle MAS 36 LG 48:





I) Renseignements numériques:

idem MAS 36 sauf:

Poids à vide:
3,840 kg
Poids à vide avec baïonnette:
4,010 kg
Poids chargé:
3,970 kg
Poids chargé avec baïonnette:
4,140 kg
Portée pratique en tir lance grenade:
80 m
Portée utile maxi en tir lance grenade:
260 m
Cartouches utilisées:
mle1929 C propulsive pour lance-grenade (dite cartouche feuillette)

II) Caractéristiques générales:

idem MAS 36 sauf:

Accessoires à la puissance de feu:
Lance-grenade et alidade de visée
Exemplaires fabriqués:

Période d'utilisation:
de 1948 à 1970 environ
Versions et dérivés:
/

III) Historique:

Afin d'équiper de façon permanente le MAS 36 d'un lance-grenade il est décidé après-guerre de le modifier. En effet le MAS 36 comportait déjà un lance-grenade, le tromblon VB, mais il était amovible et de ce fait pouvait être perdu, de plus il accusait déjà un certain âge puisqu'il équipait déjà le Lebel en 14-18, et enfin, malgré son efficacité, sa grenade n'était plus fabriquée.
Nos ingénieurs transforment donc l'embouchoir du MAS 36 et lui adjoignent une alidade de visée et une bague coulissante solidaire d'une réglette des portées. Le fût et le garde-main sont également modifiés.
Le MAS 36 LG 48 équipera nos troupes en Indochine puis laissera sa place dans les années qui suivent à son successeur, le MAS 36-51.
En 1968 parait le bulletin technique n° 552 qui prescrit de remettre au standart MAS 36 les MAS 36 LG 48 qui ne peuvent être réparés. En effet, suite à l'abandon de la grenade mle 1948 il n'est plus construit de pièces spécifiques (embouchoir, fût et garde-main). Lorsque des armes en services venaient en réparation pour une de ces trois pièces, celles en bon état étaient déposées et reversées au magasin central de rechange (afin de réparer les armes au niveau régional) et celles en mauvais état étaient éliminées. Il était procédé à la récupération du support de baïonnette et de la contre-plaque d'armature qui étaient remontées sur un fût nu, un embouchoir et un garde-main neufs de MAS 36 étaient montés, elles étaient donc par le fait, re-transformée en MAS 36 purement et simplement. Les armes en bon état et celles qui étaient stockées longue durée n'ont pas subies cette transformation, elles ont été réformées telle quelle lorsque l'heure de la retraite a sonnée.

IV) Fonctionnement et constitution:

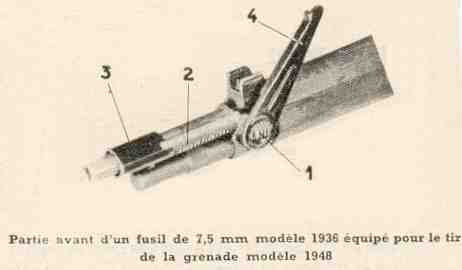

Le MAS 36 LG 48 ne diffère du MAS 36 de base que par la présence du dispositif lance grenade et son alidade.

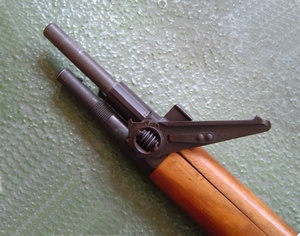

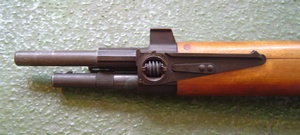

alidade et réglette de tir "au repos":


alidade en position tir courbe
et réglette de tir sortie au minimum:
(portée maxi: 260 m)

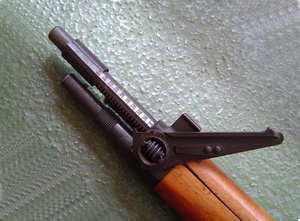

alidade en position tir courbe
et réglette de tir sortie au maximum:
(portée mini: 80 m)

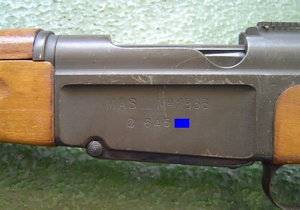

Le côté gauche de la boîte de culasse comporte le marquage du modèle précédé des intitiales de la Manufacture d'armes de St-Etienne et le numéro matricule précédé d'une lettre de série.



exemplaire comportant le marquage spécifique LG 48:
exemplaire comportant le marquage "normal" du MAS 36:

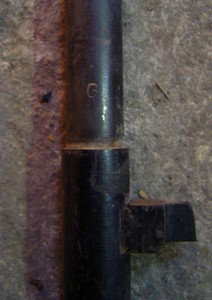

Le côté du canon (près du guidon) comporte une lettre G, indiquant que le dit-canon est renforcé pour permettre le tir des grenades à fusil.




V) Démontage-remontage:

idem MAS 36.

VI) Accessoires:

idem MAS 36 sauf:

  • 1 guide technique:



guide technique sommaire
(édition 1954)
guide technique de la grenade mle 1948
édition d'avril 1949:


VII) Divers:

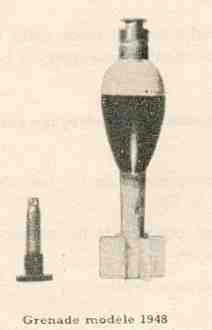

  •  grenade mle 1948:


à gauche la cartouche de lancement, sans balle,
qui était fixé par un bouchon dans le creux de l'empennage:

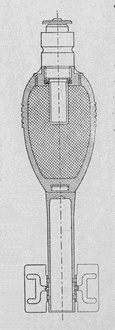

vue en coupe:


position de tir:


baïonnette montée:
