Le fusil de 7,5 mm modèle MAS 36 CR 39:



MAS 36 CR 39 du 1° type vue droite (sans baïonnette):

    vue droite crosse repliée:

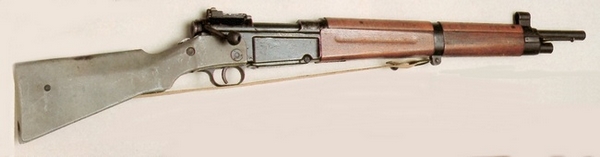

MAS 36 CR 39 du 2° type vue droite (sans baïonnette):


I) Renseignements numériques:

idem MAS 36 sauf:

Longueur de l'arme:
883 mm
Longueur de l'arme avec baïonnette montée:
1165 mm
Longueur de l'arme crosse repliée:
625 mm
Longueur du canon:
450 mm
Longueur de la ligne de mire:
490 mm
Poids à vide:
3,745 kg
Poids à vide avec baïonnette:
3,875 kg
Poids chargé:
3,995 kg
Poids chargé avec baïonnette:
4,125 kg
Vitesse initiale (Vo):
775 m/s
Energie initiale (Eo):
270 kg/m

II) Caractéristiques générales:

idem MAS 36 sauf:

Accessoires à la puissance de feu:
crosse repliable en aluminium
Exemplaires fabriqués:
6 000 environ de 1939 à 1953
Période d'utilisation:
de 1939 à 1962 environ
Versions et dérivés:
/

III) Historique:

Afin d'équiper les troupes de montagne (éclaireurs-skieurs) et les troupes aéroportées (infanterie de l'air) d'une arme adaptée il est décidé juste avant la deuxième guerre mondiale de modifier le MAS 36. Nos ingénieurs raccourcissent donc le canon du MAS 36 et lui adjoignent une crosse repliable en alliage léger comportant un système de bretelle à enroulement automatique. Le fût, le garde-main et la baïonnette sont également raccourcis. Ainsi "naquit" Le MAS 36 CR 39 qui arrivera trop tard pour participer de façon massive au combats de mai-juin 1940 mais équipera nos troupes après-guerre, on le verra en particulier en Indochine comme sur la photo d'en-tête. Il subira par la suite quelques modifications, l'embouchoir et la grenadière seront simplifiés comme son aîné le MAS 36 mais dans l'ensemble sa silhouette restera inchangée.

IV) Fonctionnement et constitution:

Le MAS 36 CR 39 diffère du MAS 36 de base sur de nombreux points, le principal étant la présence d'une crosse repliable, de plus le canon est plus court et la bretelle s'escamote dans la crosse.




La crosse comporte sur sa face gauche le levier de verrou de crosse.

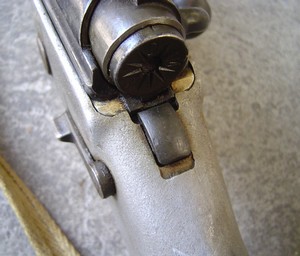

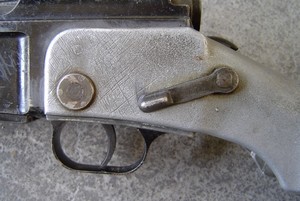

levier de verrou de crosse:



verrou de crosse
au "repos":

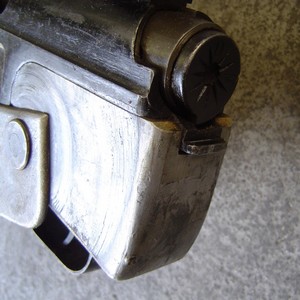

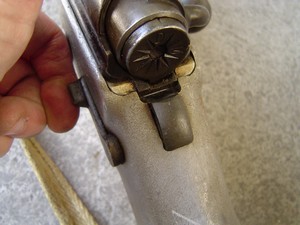

verrou de crosse
en position déverouillé
(levier de verrou de crosse
actionné vers le haut):

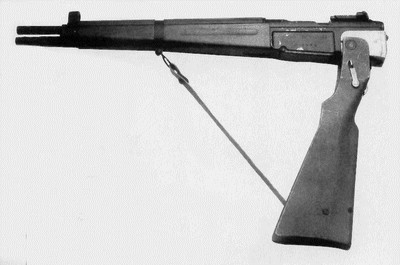

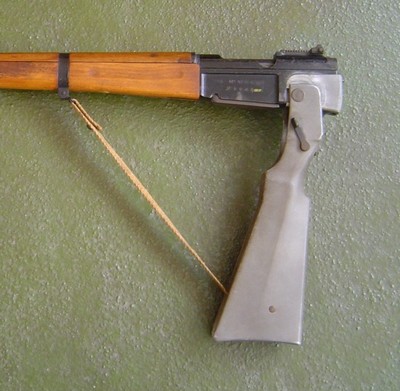

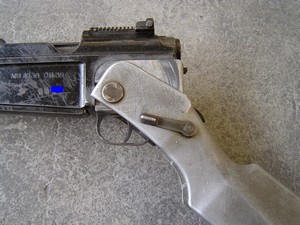

crosse en début de "repliage":




crosse repliée
(nota: il n'y a pas de dispositif de verouillage
de la crosse repliée, seul la bretelle escamotée
dans son logement assure ce rôle en
"tirant" sur la grenadière):
butée du verrou de crosse:

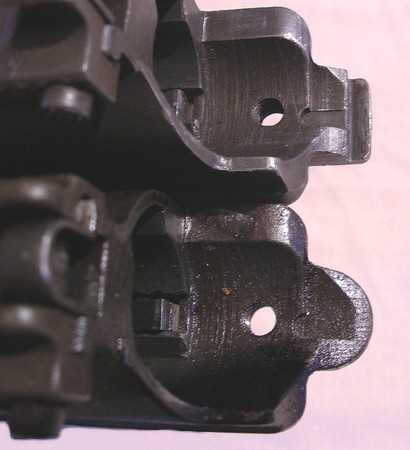

comparaison de l'arrière des boites de culasse du MAS 36 CR 39 (en haut) et du MAS 36 (en bas):

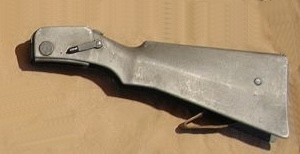

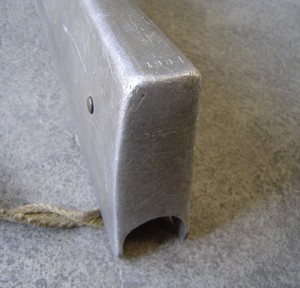

La plaque de couche est partie intégrante de la crosse:



L'arrière de la boîte de culasse supporte les mécanismes de détente:

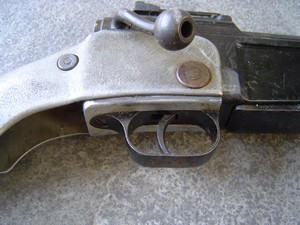

le pontet est celui du MAS 36 du 1° type
(en acier usiné):

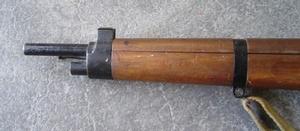

Le canon est plus court que celui du MAS 36 "normal", de ce fait le fût et le garde-main sont également raccourcis, ainsi que la baïonnette,

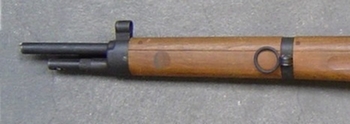

en haut partie avant du MAS 36, en bas, celle du MAS 36 CR 39:

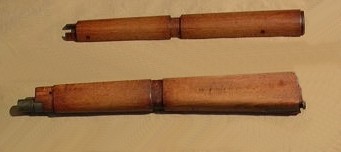

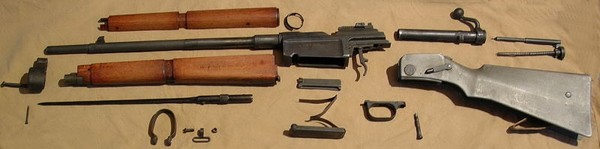

La monture est en trois pièces: le garde-main et le fût (en hêtre) et la crosse (en aliage léger), ils ne sont pas démontable par l'utilisateur:




Les garnitures sont constituées des seules fixations du canon au bois:




l'embouchoir est celui du MAS 36 du 1° type:

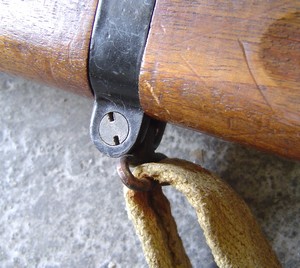

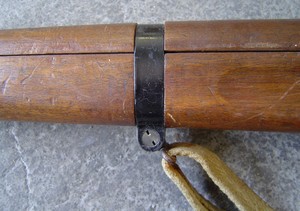

la grenadière du 1°type est spécifique au CR 39:

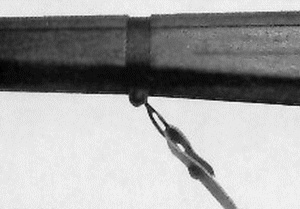

Le support de grenadière est le même sur le CR 39 du 2° type
mais la grenadière est celle du MAS 36 "d'infanterie" du 3° type
(mis ici pour rappel):

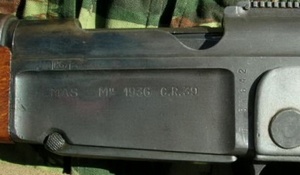

Le côté gauche de la boîte de culasse comporte le marquage du modèle précédé des intitiales de la Manufacture d'armes de St-Etienne et le numéro matricule précédé d'une lettre de série:

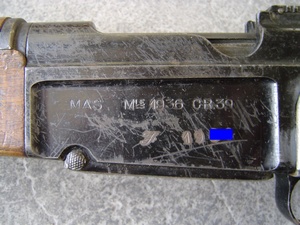

marquages sur CR 39 du 1° type:
(le numéro matricule est placé horizontalement sous le marquage du modèle)
marquages sur CR 39 du 2° type:
(le numéro matricule est placé verticalement à droite du marquage du modèle)

Autres marquages du numéro matricule:

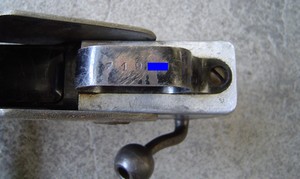

n° sur le pontet:

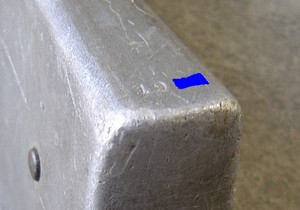

n° sur la crosse
(sur le talon):


V) Démontage-remontage:

idem MAS 36 (démontage sommaire).


VI) Accessoires:

idem MAS 36 sauf:

  • 1 baïonnette mle 1936 courte:


en haut baïonnette du MAS 36, en bas, celle du MAS 36 CR 39:

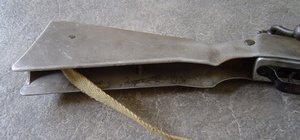

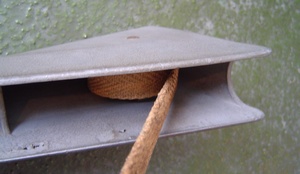

  • 1 bretelle, en cuir ou en toile kaki, escamotable s'enroulant automatiquement dans la crosse (non amovible):








VII) Divers:
