L'AA 52 didactique:





I) Renseignements numériques:

idem AA52 version mitrailleuse sauf:

Poids à vide:
?

II) Caractéristiques générales:

idem AA52 version mitrailleuse sauf:

Exemplaires fabriqués:


III) Historique:

Adoptée en même temps que l'AA52 de base la version didactique n'a pas et pour cause suivit le même destin glorieux. Cantonnée à un rôle d'aide pédagogique dans les salles d'instruction régimentaires cette arme eue néanmoins à subir les assauts virils des recrues inexpérimentées et de certains instructeurs un peu rude...Son statut d'arme d'instruction n'ayant pas la même aura elle n'a pas reçue les mêmes soins, néanmoins elle a à son actif des générations d'élèves formés à son maniement et en cela elle mérite le respect.
L'AA52 didactique est toujours en service car fondamentalement l'AANF1 qui a succédée à l'AA52 est la même arme, hormis le changement de calibre et quelques détails qui ont finalement peu d'influence sur une arme d'instruction.
A noter sur l'arme exposée ici la présence de pièces différentes de l'AA52 qui fut en service plus tard (hausse, support de poignée de transport, verrou de crosse et surtout poignée pistolet de MG42, ce qui indique une arme prototype ou de présérie ayant été transformée en arme didactique pour former les premiers utilisateurs.
C'est d'ailleurs grâce à cette transformation en armes didactique que quelques armes devenues très rares, comme un fusil Lebel mle 1886 (donc non modifié en 1893), ont pu traverser les années et parvenir jusqu'à nous. Sans cette transformation elles auraient rejoint le rang et subis toutes les modifications réglementaires de la vie d'une arme. Elles sont donc devenues des armes d'instruction au destin certe peu glorieux mais elles restent bien souvent les seuls témoins de la génèse de leurs soeurs d'active.

IV) Fonctionnement et constitution:

Comme toutes les armes didactique l'AA52 ici présent à subit une série de découpe permettant de comprendre aisement le fonctionnement et la place de chaque pièce du mécanisme. L'emplacement de ces découpes peut différer d'une arme à l'autre, en effet un arsenal ou un atelier régimentaire n'ont pas les même moyens...

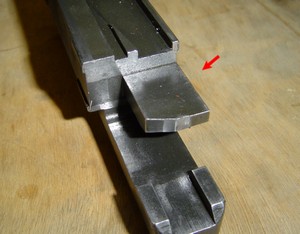

L'AA52 didactique ne diffère de l'AA52 de base que par la présence des découpes soulignées de rouge (ici cette mise en couleur n'a pas été effectuée ou les différentes manipulations et nettoyage ont effacés toute traces...) et la modification du percuteur (pointe coupée).

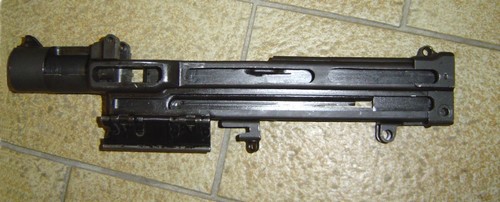

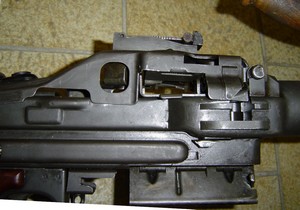

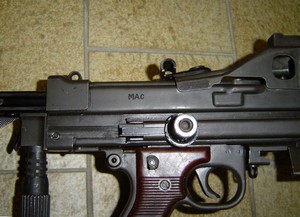

découpe de la boîte de culasse:



découpe du couvercle d'alimentation:

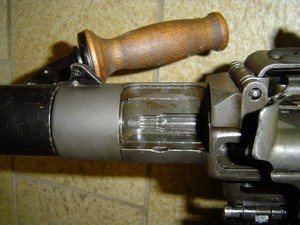

découpe de la chambre:

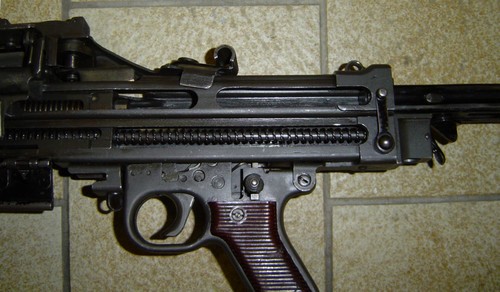

découpe de la poignée-pistolet:



logement du percuteur bouché:
(ceci afin d'empêcher le montage d'un percuteur
avec toutes les conséquences que cela pourrait avoir dans une arme
à chambre "ouverte"...)

vue du logement de percuteur sur une arme de guerre:

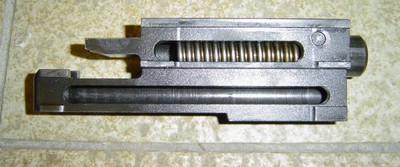

découpe de la mase additionnelle:


Pièces différentes de la version "d'active":

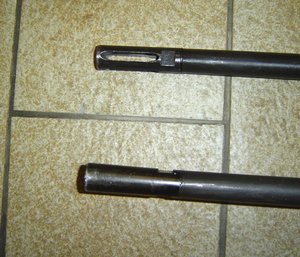

en haut le canon d'une arme d'active
en bas celui de l'AA52 didactique:

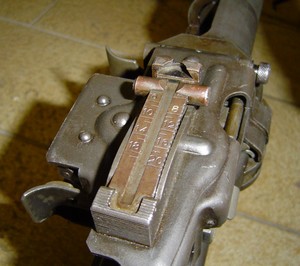

hausse de l'AA52 didactique:

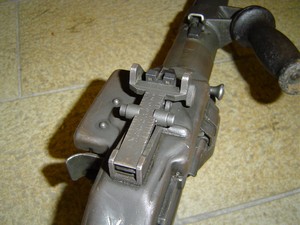

hausse de l'AA52 d'active:
(nota: ici une arme de manipulation)

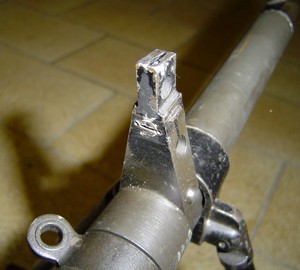

support de guidon et guidon de l'AA52 didactique:

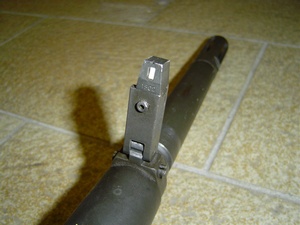

support de guidon et guidon de l'AA52 d'active:

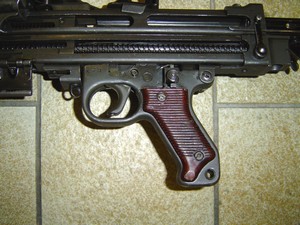

poignée-pistolet de l'AA52 didactique:

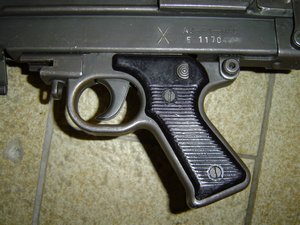

poignée-pistolet de l'AA52 d'active:
(nota: ici une arme de manipulation)


verrou de canon de l'AA52 didactique:
verrou de canon de l'AA52 d'active:

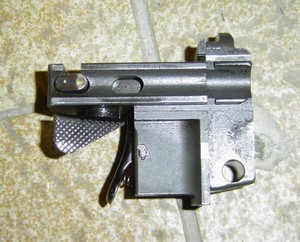

bloc arrière de l'AA52 didactique:
(vue gauche)

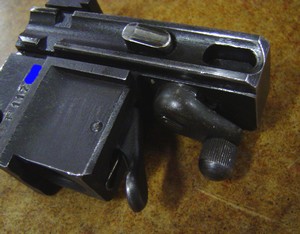

bloc arrière de l'AA52 d'active:
(vue droite)


marquages de l'AA52 didactique:
marquages de l'AA52 d'active:


V) Démontage-remontage:

idem AA52.


VI) Accessoires:

idem AA52, mais la plupart d'entre eux étant inutiles sur une arme d'instruction destinées à rester en salle ils sont reversés à l'armurerie (ceci concerne en particulier les musettes, la housse de transport et les accessoires d'entretien).

VII) Divers:

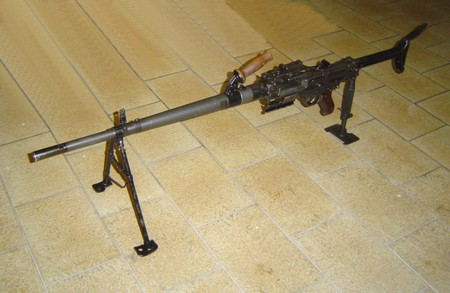

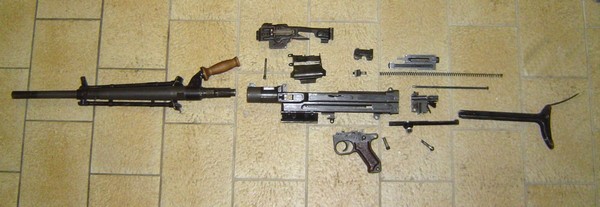

vue sous des angles différents:
